inbussleutel tegen de klok in naar buiten
te draaien. Dit staat meer ruimte toe in de
caliper, zodat de plaatjes makkelijker op
hun respectievelijke plaats schuiven. De
5mm imbusschroef aan de ontluchtings
kant van de caliper stelt de positie in van
het door de zuiger actieve plaatje, terwijl
de 5mm imbusschroef aan de andere kant
de positie instelt van het vaste plaatje.
Wees er van op de hoogte dat de rechter
(vaste) kant van de caliper geen stop
heeft en dat de instelschroef volledig uit
de caliper gedraaid kan worden. Mocht dit
gebeuren, installeer dan opnieuw de
afstellingschroef met een aantal druppels
blauwe loctite (#242) in de caliper.

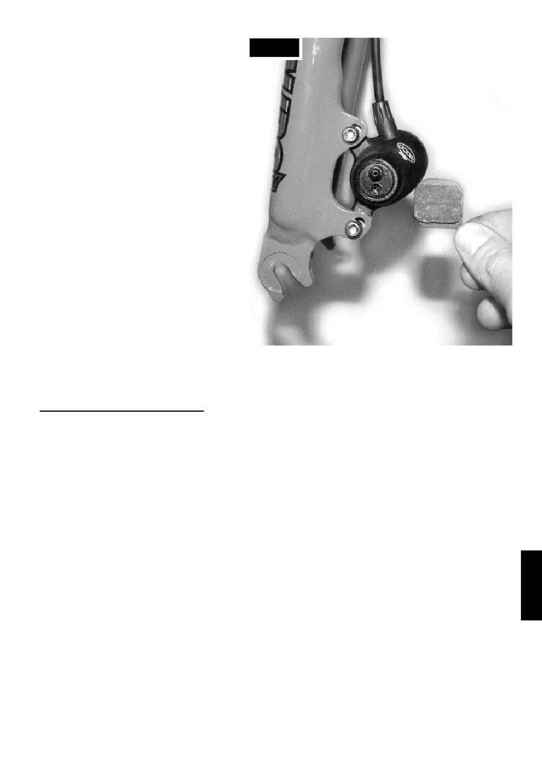

4. Installeer de plaatjes één voor één door
de plaatjes simpelweg bij de 'tab' te
houden en door de plaatjes in te brengen
in de caliper (zie figuur 3). De pin op elke
zuiger dient te vallen in het gat in de
achterkant van de plaatjes, en de tabs
dienen uit de caliper te steken. Opnieuw:
wees er zeker van dat elk van de plaatjes
aan de goede kant van de caliper gemon-
teerd is.
5. Plaatjes kunnen gedemonteerd worden
door eenvoudigweg de plaatjes bij de stal-
en 'tabs' aan te pakken, en zo de plaatjes
uit de caliper te manoeuvreren.
BEVESTIGING VAN REMGREPEN
NB: De CODA Expert Schijfrem komt geassembleerd met de linker remgreep gemonteerd aan de
voorste caliper en de rechte remgreep gemonteerd aan de achter caliper. Mocht u de grepen willen
omwisselen, draait u dan eenvoudigweg de grepen om. De remgrepen zijn symmetrisch en kunnen
gebruik worden aan beide kanten van het stuur. De bevestigingsbout kan verwijderd worden zodat
deze toegankelijk is van beide kanten van de greep.
1. Schuif de remgrepen op het stuur, met de remleidingen wijzend naar het midden van het stuur,
zoals u elke remgreep zou monteren. Over het algemeen dient u druk-schakelsystemen voor de rem-
greep te monteren, terwijl de draai-schakelsystemen na de remgreep gemonteerd worden.
2. Draai de schakelaars aan en bevestig de handvatten zoals beschreven door de fabrikant.
3. Wanneer de remgrepen en schakelaar gepositioneerd zijn, draai dan de remgrepen aan met 8-12
Nm.
4. Het bereik van elke remgreep kan worden ingesteld door de 2mm inbusbout aan te draaien danwel
uit te draaien. Dit brengt ook de remplaatjes dichter tegen de rotor. Wanneer u de remgreep afstelt,
nadat u de remmen heeft gemonteerd, kan het nodig zijn de caliper opnieuw af te stellen met de twee
5mm inbusschroeven in de caliper. Zie ook 'afstellen van de remplaatjes' hieronder.
WAARSCHUWING: demonteer nooit de 2mm inbusbout uit de greep unit. Deze houdt de greep in de
unit en verwijdering zou kunnen leiden tot het uitvallen van de greep uit de unit, wat leidt tot het weg-
vallen van remprestaties.
Wees er van bewust dat de CODA Expert schijfremgrepen en CODA Competition schijfremgrepen
niet uitwisselbaar zijn.
