blessures kan leiden.
BEVESTIGING VAN DE ROTOR AAN DE
NAAF.
1. Bevestig de rotors aan de naaf door gebruik
te maken van de meegeleverde M5 x 12 bout-
jes. Zoals aangegeven in het bovenstaande
schema gaat de grootste rotor op het voorwiel.
De maat van elke rotor wordt in mm
aangegeven op de rotor. Draai de boutjes aan
met een momentsleutel van 4.5 tot 6 Nm. Wees
er zeker van dat de rotor gemonteerd is met de
rotatiepijl in de richting van de draaiing van het
voorwiel. (zie figuur 1)
Wees er van bewust dat de Lefty naaf een plas-
tic afdichting gebruikt die tussen de rotor en het
industrie lager wordt geplaatst om water en vuil
buiten te houden. Wees er zeker van dat de
afdichting op zijn plaats is voordat u de rotor op
het voorwiel monteert en dat de rotor de afdicht-
ing op zijn plek houdt.
2. Controleer regelmatig dat de bouten die de
rotor tegen de naaf houden goed vast zitten.
INSTALLATIE EN DEMONTAGE VAN DE REMPLAATJES
WAARSCHUWING: DE PLAATJES DIE MEEGELEVERD WORDEN MET DE CODA EXPERT REM-
MEN ZIJN GEMAAKT VAN EEN STOF OP BASIS VAN KEVLAR, SPECIAAL ONTWIKKELD
VOOR HET CODA SYSTEEM MET DE ROESTVRIJSTALEN ROTOR. GEBRUIK BIJ VERVANG-
ING ALLEEN DE CODA PLAATJES (KIT # QBDPAD/GRN) DIE HOREN BIJ DE ROTOR. WEES
ER VAN BEWUST DAT DE VIERKANTE PLAATJES NIET UITWISSELBAAR ZIJN MET DE
NIEUWE CODA EXPERT EN COMPETITION ROTORS (171 EN 151MM DIAMETER).
DAARENTEGEN KUNNEN ALLE NIEUWE VIERHOEKIGE PLAATJES GEBRUIKT WORDEN OP
ALLE CODA ROTORREMSYSTEMEN, ONAFHANKELIJK VAN DE ROTORAFMETING. DE
NIEUWE VIERHOEKIGE REMBLOKKEN ZIJN OOK LINKS EN RECHTS SPECIFIEK. HET
PLAATJE DIENT ZO TE WORDEN GEMON-
TEERD DAT DE ZE OVER HET GEHELE VLAK
CONTACT MAKEN MET DE ROTOR. ZIE
ONDERSTAANDE FIGUUR VOOR IDENTIFI-
CATIE.
WAARSCHUWING: GEBRUIK ENKEL ORIG-
INELE CODA PLAATJES. HET GEBRUIK VAN
ANDERE PLAATJES ZAL DE GARANTIE
LATEN VERVALLEN EN ZOU KUNNEN LEIDEN
TOT HET FALEN VAN DE REMPRESTATIES.
1. De CODA Expert remplaatjes worden in de
caliper gehouden door magnetische kracht. De
plaatjes hebben een stalen achterkant en dienen
te worden geïnstalleerd met deze stalen achterkant in de caliper en de voorkant van het plaatje naar
de rotor toe. Deze loopt tussen de twee plaatjes.
2. De CODA Expert remplaatjes zijn links en rechts specifiek. Het plaatje dient zo te worden gemon-
teerd dat het over de gehele oppervlakte contact maakt met de rotor. (zie figuur 2. Voor links en
rechts identificatie)
3. Tijdens het installeren van de plaatjes, kan het nodig zijn de caliperstelschroeven met een 5mm
59.

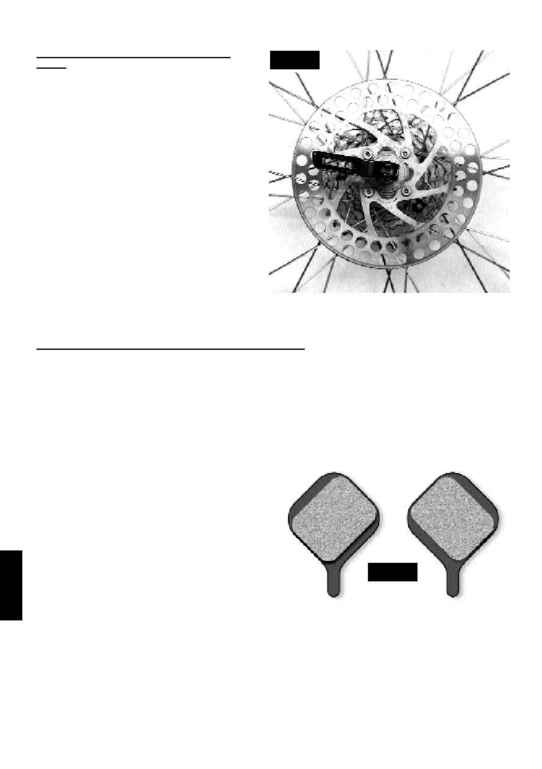

Fig. 1
Fig. 2
LINKER PLAATJE
RECHTER PLAATJE
