52.
Sustituya las pastillas de freno CODA cuando se desgasten hasta el punto en que el orificio de cen-
trado en el pistón transpase completamente la pastilla (Ver Illust. 6.)
Los discos de freno CODA tambien se desgastan, y deben ser sustituidos cuando su grosor sea de
.068" (1.73mm) o menor. El grosor de un disco nuevo es de. 078" (1.98mm)
El líquido de freno CODA, desarrollado por la NASA, no se ve afectado por las temperaturas y no
absorve la humedad, por lo que no se deteriora con el tiempo.
SECCION II: SERVICIO
ACORTE DE LOS LATIGUILLOS DEL FRENO
Aviso:Es mejor acortar los latiguillos hidraúlicos de los frenos de disco Expert en su terminación en la
maneta de freno.
ATENCION: RETIRE LAS RUEDAS Y PASTILLAS DEL SISTEMA ANTES DE DESCONECTAR LOS
LATIGUILLOS DEL FRENO! ASEGÚRESE DE
QUE LAS PASTILLAS Y EL DISCO DEL
FRENO SE ENCUENTRAN LIMPIAS Y SIN
GRASA, ACEITE O LIQUIDO DE FRENOS.
ANTES DE MANIPULAR LAS PASTILLAS DE
FRENO O EL DISCO, LIMPIE EL EXTERIOR DE
LOS LATIGUILLOS DEL FRENO, LA PINZA Y
LA MANETA CON UNA SOLUCIÓN DE AGUA
CALIENTE Y LAVAVAJILLAS DAWN.
ENJUÁGUELOS CON
AGUA LIMPIA, Y DÉJELOS SECAR AL AIRE.
LÁVESE LAS MANOS. SI LOS DISCOS SE
HAN ENSUCIADO CON LIQUIDO DE FRENOS,
LÍMPIELOS CON LA SOLUCIÓN ANTES INDI-
CADA, Y REPITA EL PROCEDIMIENTO DE
ENJUAGUE Y SECADO. SI LAS PASTILLAS
ESTÁN SUCIAS, REEMPLÁCELAS POR UNAS
NUEVAS.
1. Desenrosque los tornillos de ajuste de las pastillas al máximo (para conseguir la mayor distancia
posible entre las pastillas)
2. Desmonte las ruedas y extraiga las pastillas de freno. Retire la cubierta de plástico en la maneta de
freno, descubriendo así el tornillo de fijación del latiguillo.
3. Con una llave de 8mm, desenrosque la tuerca y extraiga el latiguillo del cuerpo de la maneta.
Deslice el protector y la cubierta de fijación sobre el latiguillo distante del lugar donde cortará el cable.
No accione la maneta de freno estando el latiguillo desconectado!
4. Utilice un cuchillo afilado o un cortador de tubos hidráulico para recortar la longitud deseada. Corte
el final del tubo a más de 1cm desde su extremo para evitar el corte de la pieza metálica insertada en
el latiguillo. No utilice un cuchillo de dientes de sierra o un cortador tipo alicates ya que podrían dañar
la terminación del latiguillo del freno
5. Deslice una contera de compresión sobre el extremo del latiguillo, introduciendolo hasta que por el
extremo de la contera sobresalgan 0.5 mm de latiguillo como mínimo. Esta pieza de compresión debe
estar orientada con el borde mas afilado hacia el tornillo de fijación (alejada de la pinza) Introduzca el
extremo con resaltes de una pieza de inserción nueva en el extremo del latiguillo. El extremo del
latiguillo no debe sobresalir mas de 1.6mm desde el borde de la contera de compresión. Vea Illust. 7.
Importante: Use conteras e inserciones de compresión nuevas cada vez que acorte los latiguillos del
freno. Varios juegos de repuesto se suministran con los frenos.

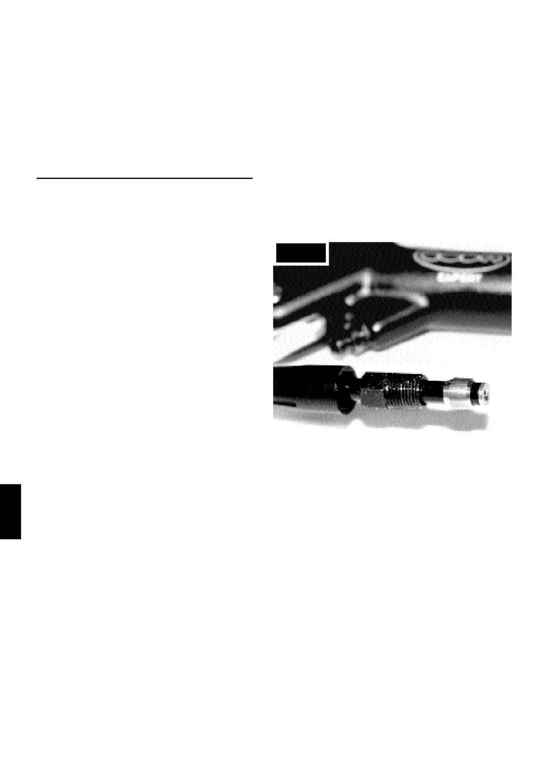

I
ll. 7
