4. La distancia entre la maneta y el puño puede reducirse girando el tornillo de ajuste con una llave
Allen de 2 mm en el sentido de las agujas del reloj. Esto también hará que las pastillas de freno se
aproximen al disco. Si ajusta el recorrido de la maneta despues de haber ajustado los frenos puede
que sea necesario modificar la distancia de la pastilla al disco con los dos tornillos de ajuste Allen de
5mm a ambos lados de la pinza. Consulte la sección "AJUSTE DE LAS PASTILLAS" mas abajo.
Atención: No extraiga el tornillo de ajuste (2 mm) del cuerpo de la maneta de freno. Este mantiene la
maneta en su lugar. La extracción de este tornillo de ajuste podría hacer que la maneta de freno se
saliese del cuerpo con la consiguiente pérdida del poder de frenado y riesgo de accidente.
Tenga en cuenta también que las manetas y los tiradores de los frenos de disco CODA Expert no
son intercambiables con los de los frenos de disco CODA Competition.
MONTAJE DE LAS PINZAS DE FRENO
1. Antes de instalar las pinzas monte ambas ruedas en
el cuadro y la horquilla asegurandose de que el eje
está correctamente apoyado (el disco debe quedar situ-
ado en el lado del anclaje de la pinza) Apriete firme-
mente el cierre de la rueda.
PRECAUCION: SI NECESITA INSTRUCCIONES
SOBRE EL USO CORRECTO DEL CIERRE RÁPIDO
DE LA RUEDA CONSULTE LA SECCIÓN 6 (COMO
FUNCIONA) DEL MANUAL DE PROPÌETARIO DE
CANNONDALE O LA SECCIÓN DEDICADA AL
CIERRE DE LA RUEDA EN EL MANUAL DE SU BICI-
CLETA.
2. Asegurese de que las pastillas de freno estan correc-
tamente instaladas y no sobresalen hacia el centro de
la ranura de la pinza. Puede que sea necesario retraer
al máximo los tornillos de ajuste de las pastillas a
ambos lados de la pinza con una llave Allen de 5mm
para aumentar el espacio para el disco de frenos entre
las pastillas.
3. Situe la pinza insertando en ella el disco de modo
que el tornillo de sangrado esté situado en el exterior, o
parte izquierda de la bicicleta. Use dos arandelas por
cada uno de los tornillos M6 X 18mm suministrados, situandolas entre la pinza y los anclajes del
cuadro. Apriete los tornillos con una fuerza de 69-78 In-Lbs (8-9 Nm.)

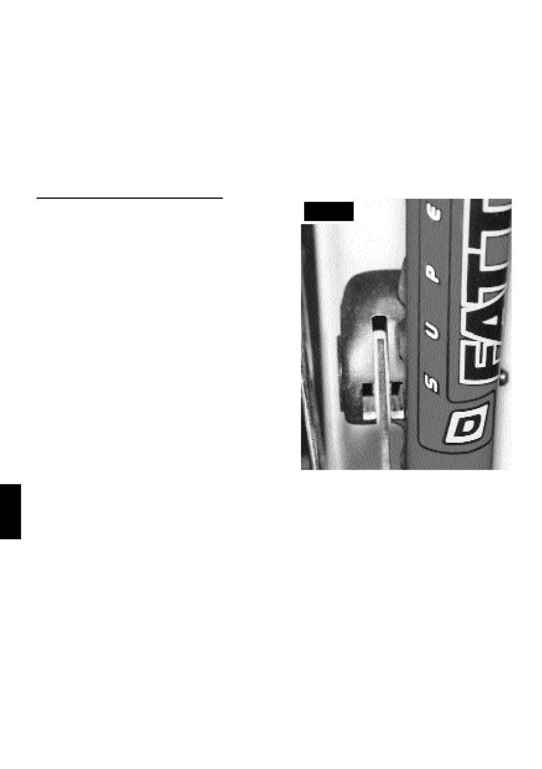

4. Compruebe que el disco está centrado en la ranura de la pinza. Si no es así, añada o retire de
cada uno de los tornillos tantas arandelas como sean necesarias para que el disco quede centrado
entre las pastillas (ilust. 4) Añada o retire las arandelas de forma que su número final sea el mismo
en ambos tornillos. Ajuste la pinza verticalmente de modo que la pastilla actue sobre el disco en el
punto mas alto posible, siempre permitiendo el contacto de toda la superficie de la pastilla con el
disco. Nunca situe la pinza de forma que las pastillas actuen sobresaliendo sobre el borde exterior
del disco.
5. Apriete los tornillos con una fuerza de 69-78 In-Lbs (8-9 Nm.) Compruebe periodicamente que los
tornillos de la pinza están correctamente apretados.
6. Repita el proceso con la otra pinza de freno.
PRECAUCION: GUIE LOS LATIGUILLOS DE LOS FRENOS POR EL CUADRO Y LA HORQUILLA
SIN QUE HAGAN CONTACTO CON LA RUEDA O EL NEUMÁTICO, O INTERFIERAN CON EL
MOVIMIENTO DE SUSPENSIÓN DE LA HORQUILLA O DE DIRECCIÓN DEL MANILLAR. USE
LAS PINZAS DE GUIA SUMINISTRADAS (KIT # QBDC/) PARA FIJAR LOS LATIGUILLOS A LOS
TOPES DE LA GUIA DEL CABLE DE SU BICICLETA. COMPRUEBE TAMBIÉN QUE LOS
50.
I
ll. 4
