Cannondale Bicycle Corp. - coda expert man ce
1. Las pastillas de frenos de disco CODA Expert se sujetan en la pinza de freno mediante fuerza
magnética. Las pastillas tienen una placa de acero en el reverso que, tras la instalación, quedará ori-
entada hacia el cuerpo de la pinza, mientras que la parte abrasiva se dirige hacia el disco, que corre
entre las pastillas.
2. Las pastillas izquierda y derecha de los frenos de disco CODA Expert no son intercambiables. La
pastilla debe ser situada de forma que toda su superficie se encuentre en contacto con el disco. Ver
ilustración 2 para la identificación de las
caras.

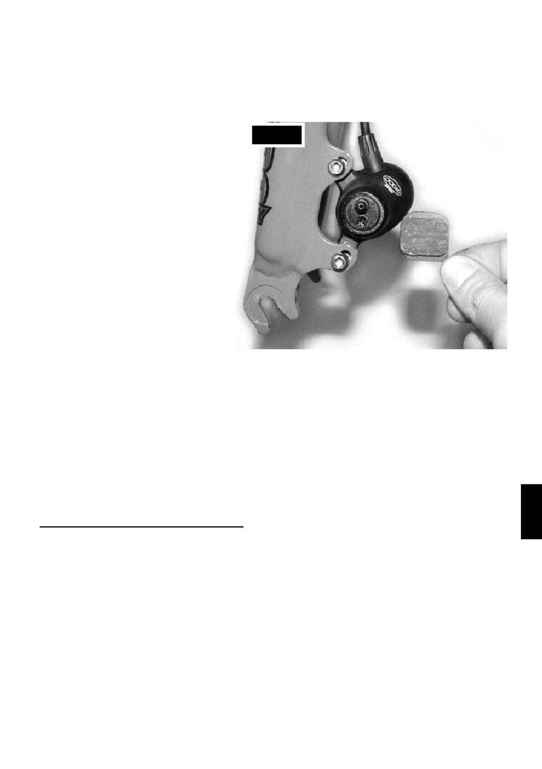

3. Al instalar las pastillas puede que
sea necesario retrasar al máximo los
tornillos de ajustes de la pinza girándolo
en la dirección de las agujas del reloj
con una llave Allen de 5mm. Esto
dejará espacio suficiente en el interior
de la ranura de la pinza para introducir
cada pastilla y colocarla en su lado cor-
respondiente. La utilización de la llave
Allen de 5mm en el tornillo de ajuste del
lado de la pinza donde se encuentra el
tornillo de sangrado, ajusta la posición
de la pastilla activa del pistón, mientras
que el tornillo Allen de 5mm en la otra
cara de la pinza del freno ajusta la posi-
ción de la pastilla fija. Tenga en cuenta
que el ajustador de la parte de la pastil-
la fija (derecha) no posee un tope y
puede ser desmontado completamente
de la pinza del freno. Si esto ocurre,
ponga una gota de Loctite 242 (azul) en las roscas y reinstale el ajustador de la pastilla en la pinza
del freno.
4. Instale las pastillas una a una sosteniéndolas por la lengueta y deslizandolas hacia el interior de la
ranura de la pinza y en los orificios cuadrados a ambos lados del interior de la pinza. El pivote de la
cara de los pistones debe encajar con el orificio en el reverso de cada pastilla. Las lenguetas de las
pastillas deben sobresalir del cuerpo de la pinza junto al tornillo inferior de anclaje de la pinza al
cuadro. Una vez más, asegúrese de que la pastilla correcta está instalada en cada lado de la pinza
de freno.
5. Puede extraer las pastillas sosteniendolas por la lengueta de acero, desencajándolas primero de
los orificios cuadrados en el interior de la ranura y deslizandolas despues hacia el exterior a traves
de la ranura del cuerpo de la pinza.
MONTAJE DE LAS MANETAS DEL FRENO
Nota: Los frenos de disco CODA Expert vienen montados con la maneta de freno izquierda conecta-
da a la pinza de frenos delantera y la maneta derecha conectada a la pinza trasera. Si prefiere inver-
tir esta posición, simplemente desatornille las manetas e intercambie su posición en el manillar. Las
manetas de frenos son simétricas y pueden ser utilizadas en ambos extremos del manillar. El tornillo
y la tuerca de fijación de la maneta pueden ser también intercambiados de manera que el tornillo sea
accesible desde un lado determinado.
1. Deslice las manetas de freno por el manillar con la salida de los cables apuntando al centro de
éste, actúe de la misma forma que con las manetas de frenos de una bicicleta de montaña standard.
Normalmente, los controles de los cambios por pulsador deben ser instalados en el manillar antes de
las manetas de freno, mientras que los de puño giratorio irán después de las manetas.
2. Apriete los cambios e instale los puños según las instrucciones del fabricante.
3. Una vez que las manetas de freno y los cambios han sido situados a su gusto, apriete los tornillos
de las abrazaderas de las manetas con una fuerza de entre 8 y 12 Nm (72-108 In-Lbs)
49.
I
ll. 3
