Cannondale Bicycle Corp. - coda expert man ce
TRIBUIDOR AUTORIZADO CANNONDALE.
SI EL DISCO DEL FRENO SE ENSUCIA CON ACEITE, GRASA O LIQUIDO DE FRENOS, DEBE
SER MINUCIOSAMENTE LIMPIADO CON UNA SOLUCIÓN DE DETERGENTE PARA VAJILLAS
DAWN Y AGUA CALIENTE, ENJUAGADO CON AGUA LIMPIA, Y SECADO AL AIRE ANTES DE
USAR DE NUEVO LA BICICLETA. SI LAS
PASTILLAS ESTÁN SUCIAS, DEBEN SER
DESECHADAS Y REEMPLAZADAS.
SUPERFICIES DE CONTACTO SUCIAS O
GRASIENTAS NO PRODUCIRÁN LA FRICCIÓN
NECESARIA PARA PARAR LA BICICLETA,
POR LO QUE SE PODRÍA PERDER EL CON-
TROL Y CORRER RIESGO DE LESIONES O
MUERTE.

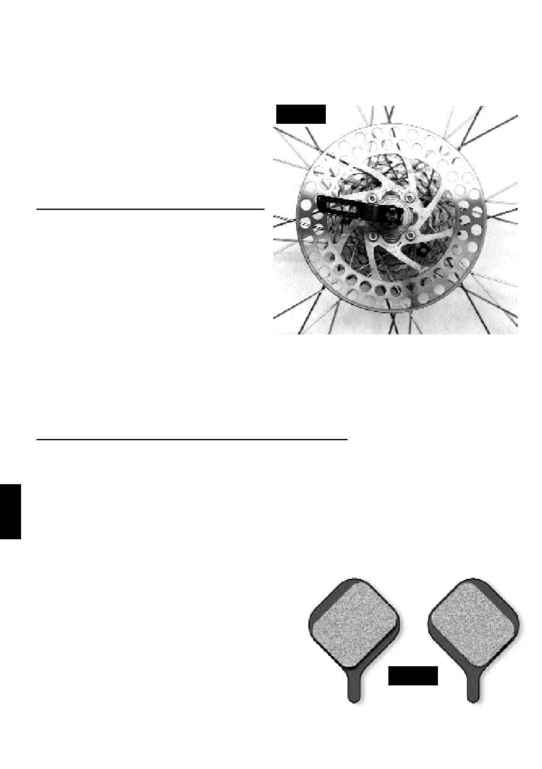

MONTAJE DEL DISCO DE FRENO EN EL BUJE
1. Inserte los discos en los bujes con los tornillos
M5 x 12 suministrados. Como se indica en el
capítulo anterior, el disco de freno más grande
corresponde al buje delantero. La medida en
milimetros se encuentra grabada en cada uno de
los discos. Apriete los tornillos del disco con una
fuerza de 4.5-6 Nm (40-50 In-Lbs). Asegúrese de
que el disco está instalado con la flecha de
ROTACION apuntando en la dirección del giro
normal de la rueda (ver la ilustración 1)
Tenga en cuenta que el buje delantero de la Lefty lleva un sello de plástico que va situado entre el
disco de freno y el rodamiento del buje para proteger a este último del agua y la suciedad.
Asegúrese de que el sello está situado correctamente antes de atornillar el disco, y que queda
sostenido por el disco tras su instalación.
2. Periódicamente compruebe que los tornillos que sujetan los discos de frenos a los bujes están
convenientemente apretados
INSTALACION Y EXTRACCION DE LAS PASTILLAS DE FRENOS
ATENCION: EL SISTEMA DE FRENOS DE DISCO CODA EXPERT ESTÁ EQUIPADO CON UNAS
PASTILLAS DE FRENOS FABRICADAS CON UN COMPUESTO DE KEVLAR ESPECIALMENTE
DISEÑADO PARA SU USO CON EL DISCO DE ACERO INOXIDABLE DEL SISTEMA DE
FRENOS. UTILICE SIEMPRE PASTILLAS DE FRENOS DE REPUESTO CODA(JUEGO # QBD-
PAD/GRN) LAS CUALES COMBINAN PERFECTAMENTE CON EL MATERIAL DEL DISCO DE
FRENOS. TENGA EN CUENTA QUE LAS ANTIGUAS PASTILLAS DE FRENO CUADRADAS
CODA COMPETITION NO SON COMPATIBLES CON LOS NUEVOS DISCOS DE FRENO CODA
EXPERT Y COMPETITION (171MM Y 151 MM DE DIAMETRO). SIN EMBARGO, LAS NUEVAS
PASTILLAS DE FRENOS DE DISCO RECTANGULARES CODA PUEDEN SER UTILIZADAS EN
TODOS LOS SISTEMAS DE FRENOS DE DISCO CODA, INDEPENDIENTEMENTE DEL TAMAÑO
DEL DISCO. LAS NUEVAS PASTILLAS DE FRENO RECTANGULARES CODA COMPETITION
TIENEN TAMBIEN PASTILLAS ESPECÍFICAS PARA
CADA CARA DEL DISCO (DERECHA E IZQUIER-
DA) LA PASTILLA DEBE SER INSERTADA DE
MANERA QUE TODA SU SUPERFICIE SE ENCUEN-
TRE EN CONTACTO CON EL DISCO. VER LA ILUS-
TRACIÓN SIGUIENTE PARA SU IDENTIFICACIÓN.
ATENCION: UTILICE SIEMPRE PASTILLAS DE
FRENOS DE DISCO ORIGINALES CODA. LA UTI-
LIZACIÓN DE OTRO TIPO DE PASTILLAS DE
FRENO INVALIDARÍA LA GARANTIA Y PODRÍA
OCASIONAR EL FALLO DEL SISTEMA.
48.
I
ll. 1
I
ll. 2
PASTILLA EXPERT
IZQ.
PASTILLA EXPERT
DER.
