Se il disco del freno é stato contaminato da olio, grasso o fluido per freni, deve essere lavato accu-
ratamente con una soluzione di detersivo per stoviglie ed acqua calda, risciacquato con acqua pulita
e lasciato asciugare all'aria, prima che la bici possa essere usata di nuovo. Se le pastiglie presentano
tracce di sporco, debbono essere gettate e sostituite. Le superfici frenanti contaminate o unte non
sono in grado di produrre un'attrito sufficiente per frenare la bici e possono provocare una perdita del
controllo della bici, con conseguente rischio di
lesioni o di morte per il conducente.
MONTAGGIO DEL DISCO AL MOZZO
1. Attaccare i dischi ai mozzi con le viti M5 x 12
in dotazione . Come indicato nello specchietto
precedente, il disco piú grande va sul mozzo
anteriore. La misura del disco in millimetri é
impressa su ogni disco. Stringere le viti del
disco a 4.5-6 Nm. Assicurarsi che il disco sia
montato con la freccia di ROTAZIONE puntata
nella stessa direzione di rotazione della ruota
anteriore (vedi Fig. 1.)
Notare che il mozzo anteriore della Lefty pre-
senta una guarnizione di plastica che deve
essere posizionata tra il disco ed il cuscinetto a
cartuccia grande, per evitare contaminazioni da
acqua e terra. Assicurarsi che la guarnizione
della Lefty sia in loco prima di avvitare il disco e
che il disco, una volta montato, la trattenga in
sede.
2. Periodicamente controllare che le viti che
trattengono i dischi del freno ai mozzi, siano saldamente avvitate.
INSTALLAZIONE E RIMOZIONE DELLE PASTIGLIE DEI FRENI
ATTENZIONE: LE PASTIGLIE PER I FRENI A DISCO CODA EXPERT SONO STATE COSTRUITE
CON UN PARTICOLARE COMPOSTO A BASE DI KEVLAR, MESSO A PUNTO SPECIFICATA-
MENTE PER QUESTO TIPO DI FRENI CHE UTILIZZANO DISCHI IN ACCIAIO INOSSIDABILE.
USARE SOLAMENTE PASTIGLIE DI RICAMBIO CODA (KIT N. QBDPAD/GRN), CREATE
APPOSITAMENTE PER ESSERE UTILIZZATE CON I DISCHI DEI FRENI. NOTARE CHE LE
PASTIGLIE QUADRATE CODA COMPETITION, PIÚ VECCHIE, NON SONO COMPATIBILI CON I
NUOVI DISCHI PER FRENI CODA EXPERT E COMPETITION (DIAMETRI DA 171MM E 151MM).
TUTTAVIA, LE NUOVE PASTIGLIE RETTANGOLARI PER FRENI A DISCO CODA POSSONO
ESSERE USATE SU TUTTI I SISTEMI A DISCO CODA, QUALUNQUE SIA LA MISURA DEL
DISCO. LE NUOVE PASTIGLIE RETTANGOLARI PER FRENI A DISCO CODA COMPETITION
SONO SPECIFICHE PER IL LATO DESTRO E PER QUELLO SINISTRO. LA PASTIGLIA DEVE
ESSERE INSERITA IN MODO CHE LA SUA INTERA SUPERFICIE SIA A CONTATTO CON IL
DISCO. VEDI LA FIGURA SOTTOSTANTE PER LA
DISTINZIONE DELLA PASTIGLIA DESTRA DA
QUELLA SINISTRA.
ATTENZIONE: USARE SOLTANTO PASTIGLIE DI
RICAMBIO PER FRENI A DISCO CODA ORIGI-
NALI. L'USO DI ALTRE PASTIGLIE ANNULLERÁ
LA GARANZIA PER I FRENI E POTREBBE
PROVOCARE UN MANCATO FUNZIONAMENTO
DEI FRENI.
1. Le pastiglie per freni a disco CODA Expert sono
trattenute nella pinza dalla forza magnetica. Le
pastiglie hanno sul retro, una piastra in acciaio che, al
momento dell'installazione, deve essere rivolta verso
37.

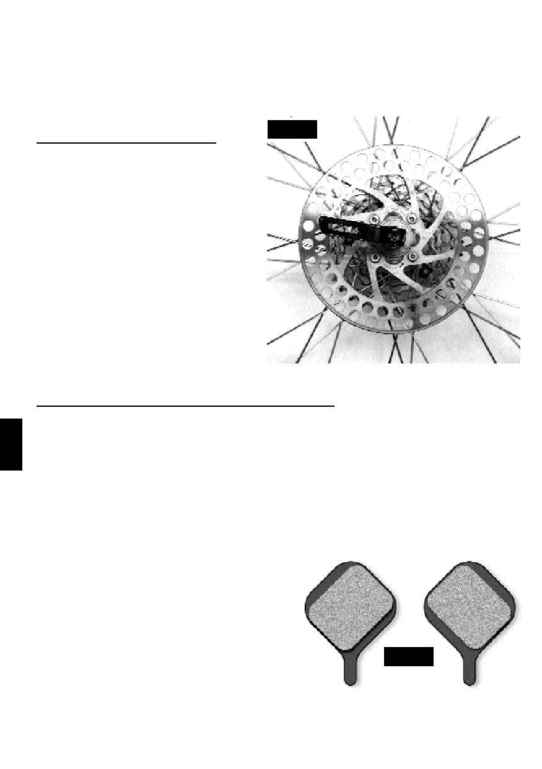

Fig. 1
Fig. 2
PASTIGLIA EXPERT
SINISTRA
PASTIGLIA EXPERT
DESTRA
