P.39
CAPÍTULO QUATRO
Inspeção, Ajuste e Lubrificação
Para instalar um pneu na roda
1. Se você estiver reparando um vazamento de
câmara, faça o reparo do furo na câmara com um
remendo de câmara ou troque a câmara.
2. Siga os procedimentos de
Inspeção
na seção
Rodas
para verificar o aro e a parte interna do pneu.
Se você estiver trocando a câmara de ar ou o pneu,
certifique-se de que a câmara ou de que o pneu novo
seja do mesmo tamanho que o antigo, ou consulte seu
revendedor Trek quanto à compatibilidade de tamanhos
diferentes. A especificação do tamanho pode ser
encontrada na lateral do pneu.
3. Encha o pneu até que ele comece a tomar forma.
4. Coloque a câmara no pneu.
5. Insira a haste da válvula da câmara pelo furo do aro.
6. A partir da haste da válvula, instale o primeiro
rebordo no aro (Figura 4.34).
7. Empurre o pneu e a câmara para que a câmara
fique dentro do aro (Figura 4.35).
8. Novamente iniciando na haste da válvula, empurre
cuidadosamente o segundo rebordo para cima do
aro com as mãos.
Tome o cuidado de não beliscar a câmara entre o aro e o
pneu (Figura 4,36) quando montar o pneu.
9. Empurre a base da haste da válvula para dentro do
pneu de tal forma que ela não fique presa entre os
rebordos do pneu e o aro.
10. Coloque cerca de 50% da pressão no pneu
enquanto verifica se o rebordo do pneu está ade-
quadamente assentado no aro (Figura 4.37).
11. Esvazie o pneu novamente.
Isto ajudará a evitar que a câmara seja mordida.
12. Encha o pneu até a pressão indicada na lateral do
pneu.
Para instalar a roda no carrinho para crianças
1. Siga as instruções
Para instalar uma roda
, na
página 12.
2. Feche a alavanca de liberação rápida do freio e
teste o freio para se certificar de que está funcio-
nando corretamente.

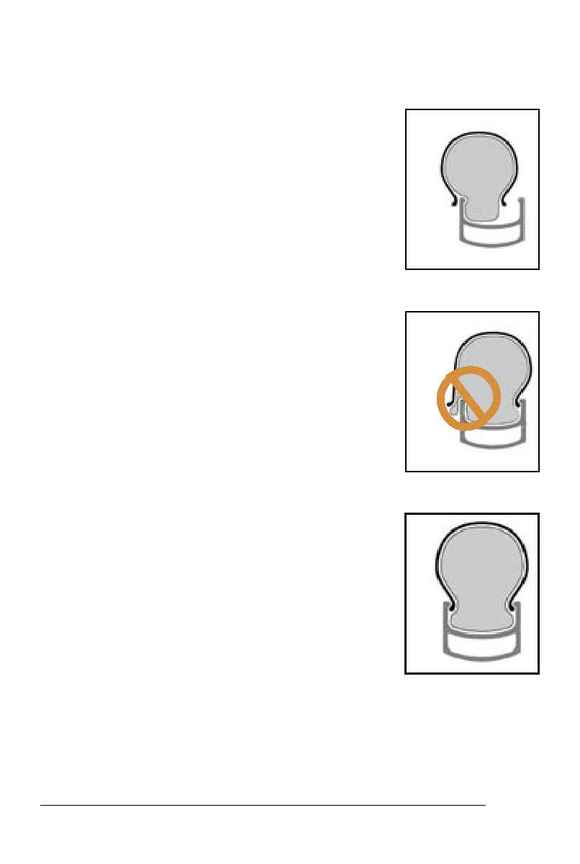

Figura 4.35- Insira a câmara
no aro
Figura 4.36- Câmara de ar
mordida entre o pneu e o aro
Figura 4.37- Câmara de ar
contida pelo aro e pelo pneu
