P.35
CAPÍTULO QUATRO
Inspeção, Ajuste e Lubrificação
Ajuste de rastro
Os carrinhos dos modelos Dash ou Dash Pro podem
ser alinhados para rolarem em uma linha reta. Antes
de realizar este procedimento, encha os pneus corre-
tamente e empurre o carrinho "jogger" para frente em
uma superfície lisa e plana para ver se ele vira para a
direita, para a esquerda, ou se ele anda reto.
Para ajustar a trilha
1. Destrave a barra de tensão (Figura 4.29) puxando-
a para trás e para cima depois de abrir os pinos de
travamento.
A barra de tensão deve estar destravada para que seja
possível soltar a tensão dos cabos.
2. Gire o tensionador para aumentar a tensão do cabo
localizado no lado para o qual o "jogger" vira.
Se o "jogger" virar para a direita, estenda o cabo direito,
ou encurte o cabo esquerdo. Se o "jogger" virar para a
esquerda, estenda o cabo esquerdo, ou encurte o cabo
direito.
Para estender o cabo, gire o tensionador PARA DENTRO.
Para encurtar o cabo, gire o tensionador PARA FORA.
Não estenda demais o tensionador, pois isso pode danificar
suas roscas.
3. Trave a barra de tensionamento novamente.

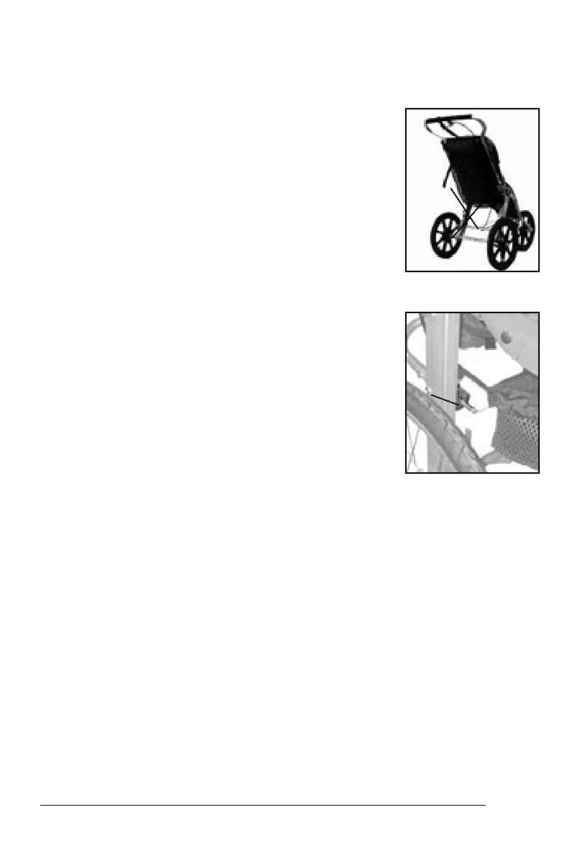

Figura 4.30- Cabos de ajuste
de direção do modelo Dash
Tensionador do
cabo
Figura 4.29- Barra de tensão
dos modelos Dash e Dash Pro
Barra de
tensão de
travamento
