P.29
CAPÍTULO QUATRO
Inspeção, Ajuste e Lubrificação
6. Verifique se a montagem está correta.
Tente mover as barras de tensão para frente. Quando os
pinos estiverem inseridos corretamente, você não conseguirá
dobrar as barras de tensão à sua posição dobrada.
7. Instale o guidão, se necessário.
Dash e Dash Pro
Para dobrar os modelos Dash e Dash Pro
Se quiser, você pode remover a roda dianteira. Se precisar
de mais instruções para a remoção de uma roda, consulte
Verificar todas as rodas do carrinho para crianças
antes de cada utilização
nas páginas 3-5.
1. Abra a alavanca de liberação rápida do freio.
Isto é demonstrado nas páginas 31-32.
2. Puxe os pinos de travamento (Figura 4.16) e depois
a barra de tensão de travamento (Figura 4.14) à sua
posição superior e destravada.
3. Dobre o guidão do carrinho para frente cuida-
dosamente.
Tome o cuidado de não prender ou "beliscar" nenhuma das
partes de tecido do carrinho.
4. Dobre os suportes das rodas (Figura 4.15) para
frente.
Para desdobrar os modelos Dash e Dash Pro
1. Dobre os suportes das rodas (Figura 4.15) para trás.
2. Gentilmente, dobre o guidão do carrinho para cima
e para trás.
Tome o cuidado de não prender ou "beliscar" nenhuma das
partes de tecido do carrinho.
3. Puxe os pinos de travamento (Figura 4.16) e depois
a barra de tensão de travamento (Figura 4.14) à sua
posição abaixada e travada.
4. Instale as rodas.
Se precisar de mais instruções para a remoção de uma roda,
consulte
Verificar todas as rodas do carrinho para
crianças antes de cada utilização
nas páginas 3-5.
5. Feche as alavancas de liberação rápida do freio.

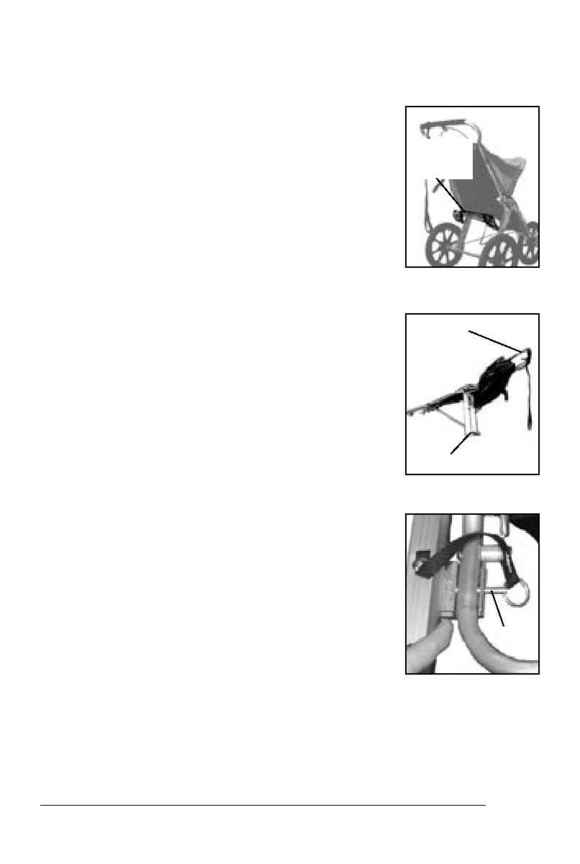

Figura 4.15 Suportes de roda
"Dash"
Guidão
Suportes de roda
Barra de
tensão de
travamento
Figura 4.14 Barra de
tensionamento "Dash"
Figura 4.16- Pino de
travamento
Pino de
travamento
(esquerdo)
