Inspeção, Ajuste e Lubrificação
parafuso visualmente para verificar se pelo menos uma rosca do
parafuso se estende além da inserção de nylon do parafuso Nylock.
Em alguns casos, o parafuso em questão precisa permitir o movi-
mento de pivô das partes que ele retém. Nesses casos, você deve
inspecionar o parafuso para certificar-se de que não há frouxidão
indevida e que há pelo menos uma rosca do parafuso Nylock que
segura as partes aparecendo por cima do mesmo.
Ou, com cada parafuso que não faz parte de uma estrutura de pivô,
você também pode verificar o valor do torque:
Parafusos de 1/4" (utilizando a chave de 7/16"):
23-12,25 kg·pol (2,6-3 Nm)
Parafusos de 5/16" (utilizando a chave de 1/2"):
23-12,25 kg·pol (2,6-3 Nm)
Ajuste
Utilize as ferramentas corretas para apertar qualquer parafuso
solto. Se você estiver incerto sobre o que constitui um parafuso
solto, leve o carrinho para crianças ao seu revendedor Trek para ins-
peção e reparos.
Se o carrinho para crianças apresentar qualquer tecido danificado,
repare ou troque a peça danificada ou leve o carrinho ao revendedor
Trek para manutenção.

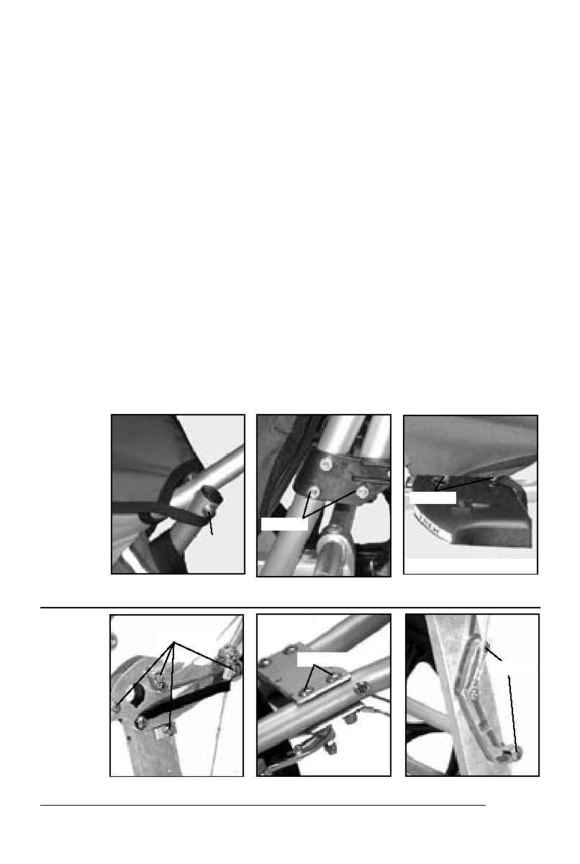

Figura 4.6 Parafuso no topo
do carrinho
Pino
Figura 4.8 Parafusos na
abraçadeira de conexão
da roda
Parafusos
Figura 4.7 Parafusos na barra
de tensionamento
Parafusos
Figura 4.10 Parafuso na placa
de montagem do freio dianteiro
Parafusos
Figura 4.11 Parafusos nas
extremidades barra de
tensionamento
Parafusos
Figura 4.9 Parafuso no topo
do suporte da roda
Parafusos
