Trek Bicycle Corporation - 04 trailer jogger om port
P.26
P.27
CAPÍTULO QUATRO
Inspeção, Ajuste e Lubrificação
Para ajustar a altura do guidão nos modelos Dash ou Dash Pro
1. Mova a barra de tensão de travamento (Figura 4.3) à sua posição
superior, não-travada.
2. Gire ambas as alavancas de ajuste de altura do guidão
(Figura 4.4) ao mesmo tempo para alterar a altura do guidão.
Girar ambas as alavancas ao mesmo tempo ajuda a evitar qualquer tipo
de emperramento.
3. Gire para frente e para baixo (Figura 4.4) para obter a posição
baixa do guidão, ou para cima e para trás (Figura 4.5) para a
posição alta do guidão.
4. Após o ajuste, posicione a barra de tensão de travamento à sua
posição mais baixa e travada.
Além das outras partes específicas do carrinho para crianças lis-
tadas neste capítulo, o carrinho é formado por um quadro metálico
com um assento e uma cobertura de tecido. Estas estruturas formam
o próprio carrinho para crianças.
Inspeção
Mensalmente
verifique se há desgaste, rasgos, ou qualquer outro
tipo de dano no assento e na cobertura de tecido.
Mensalmente
verifique todos os parafusos e porcas do carrinho
para crianças. Como um teste simples de funcionamento, verifique
se quaisquer partes parafusadas umas às outras não estão soltas
e se não podem ser movidas. Todos os prendedores com roscas no
carrinho para crianças utilizam parafusos Nylock, nos quais uma
inserção plástica evita o afrouxamento do parafuso. Inspecione cada

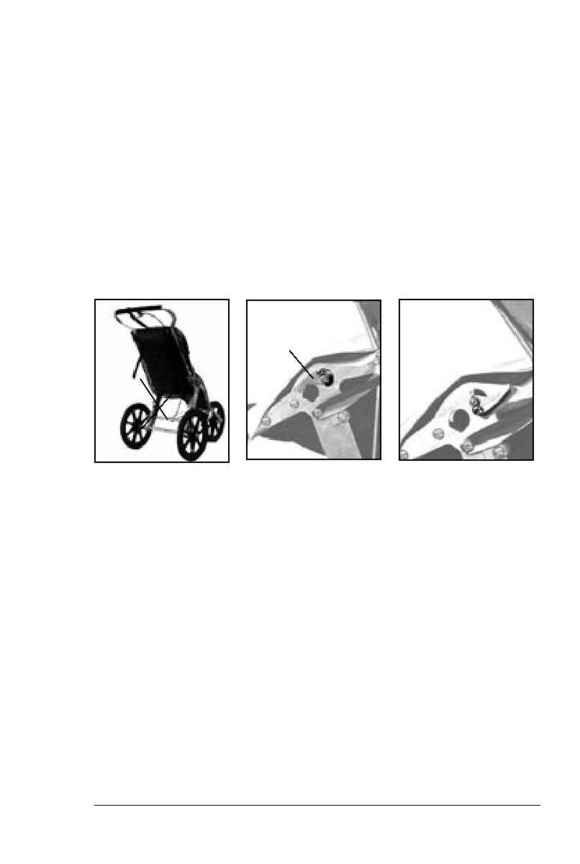

Figura 4.5- Alavanca da altura
do guidão na posição alta
Figura 4.3- Barra de tensão
dos modelos Dash e Dash Pro
Barra de
tensão de
travamento
Figura 4.4- Alavanca da altura
do guidão na posição baixa
Alavanca
de ajuste da
altura do
guidão
TECIDOS E FIXADORES
Guidão
