HOOFDSTUK VIER
Inspectie, afstelling en smering
Ombouwen van een aanhanger tot een
wandelwagen
1. Trek de borgclip (fig. 4.39) uit de borgpen van de
montagebeugel van de disselboom (fig. 4.38).
2. Verwijder de trekhaakpen.
3. Schuif de disselboom (fig. 4.38) uit de montagebeugel.
4. Installeer de borgpen en borgclip weer op
hun plaats.
5. Schuit een wielspil voor de wandelwagen door
het verticale gat in een van de montagebeugels
(fig. 4.40).
U kunt deze stappen ook uitvoeren als de wandelwagen
helemaal geassembleerd is en rechtop staat.
6. Schuif een kunststof vijfstermoer op de spil van
het wandelwagenwiel en draai hem vingervast
aan (fig. 4.40).
7. Herhaal dit voor het andere wandelwagenwiel.
8. Installeer de polsband of haal de polsband uit
de gaaszak.
9. Installeer de stuurgreep zoals afgebeeld op
pagina 18.
Ombouwen van een wandelwagen tot een
aanhanger
1. Plaats de polsband in de gaaszak.
2. Draai een kunststof vijfstermoer van de spil van
het wandelwagenwiel los en verwijder deze moer.
3. Schuif de wielspil van de wandelwagen uit de mon-
tagebeugel.
4. Herhaal dit voor het andere wandelwagenwiel.
5. Trek de linkerborgclip uit de borgpen en verwijder
de borgpen.
6. Schuif de disselboom in de linkermontagebeugel.
De kromming van de disselboom hoort eruit te zien zoals
afgebeeld in figuur 4.38. Het gat in de disselboom moet in
lijn staan met het gat in de montagebeugel en de dissel hoort
ongeveer ter hoogte van het uiteinde van de beugel te liggen.
Let op de Waarschuwing over correcte installatie op de
disselboom.
7. Steek de borgpen door de disselboom en de monta-
gebeugel.
8. Plaats de borgclip over de borgpen (fig. 4.38).
9. Bevestig de trekhaak van de fietsaanhanger op de fiets zoals afge-
beeld op pagina 19-22.

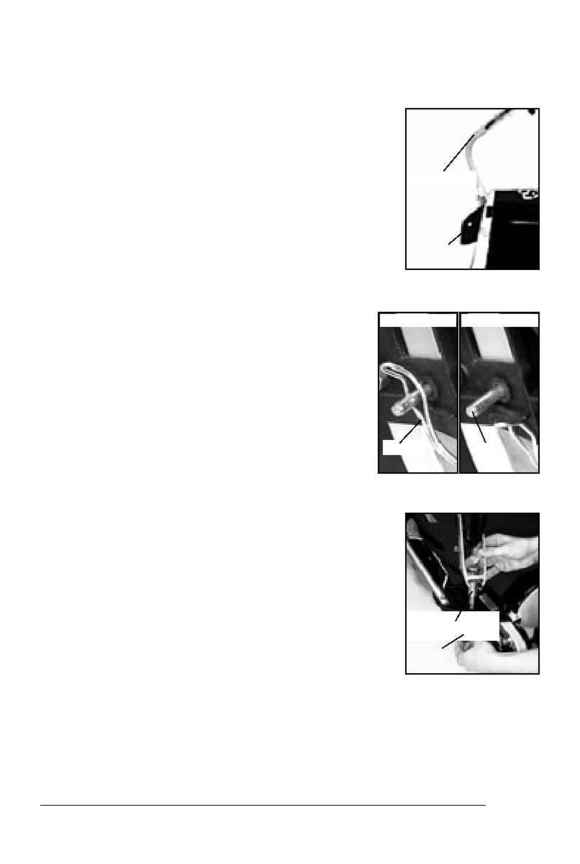

Figuur 4.40 - Installeren van de
wielvork voor een wandelwagen
Vijfstermoer
Spilpunt
wandelwagenwiel
Figuur 4.38 - Montagebeugel van
de disselboom
Montagebeugel
Disselboom
Figuur 4.39 - Borgclip en trekhaakpen
Vergrendeld
Ontgrendeld
Borgpen
Borgclip
WIJZIGEN VAN DE GEBRUIKSMODUS
VAN DE CHILD CARRIER
(kan extra uitrusting vereisen)
