I.41
CAPITOLO QUATTRO
Ispezione, regolazione e lubrificazione
Per convertire un rimorchio per bicicletta in un
passeggino
1. Sganciare il morsetto di serraggio (Figura 4.39) dal
perno di serraggio della staffa di collegamento del
timone di traino (Figura 4.38).
2. Rimuovere il perno con anello.
3. Estrarre il timone di traino (Figura 4.38) dalla staffa di
collegamento.
4. Reinserire il perno di serraggio e il morsetto di serraggio.
5. Inserire un punto di infulcro per ruota di passeg-
gino attraverso il foro verticale in una delle staffe di
collegamento (Figura 4.40).
Queste operazioni possono essere eseguite anche con il
passeggino completamente montato e in posizione diritta.
6. Inserire un dado a stella in plastica sul punto di
infulcro della ruota del passeggino e serrarlo al
massimo con le dita (Figura 4.40).
7. Ripetere l'operazione per la seconda ruota del
passeggino.
8. Installare la cinghietta per il polso, oppure estrarre
la cinghietta dalla borsa portaoggetti in rete.
9. Installare il manubrio come illustrato a pagina 18.
Per convertire un passeggino in un rimorchio
per bicicletta
1. Conservare la cinghietta per il polso nella borsa
portaoggetti in rete.
2. Svitare il dado a stella di plastica dal punto di infulcro
della ruota del passeggino e rimuoverlo.
3. Estrarre il punto di infulcro della ruota del passeggino
dalla staffa di collegamento.
4. Ripetere l'operazione per la seconda ruota del passeggino.
5. Rimuovere il morsetto di serraggio sinistro dal perno
di serraggio e infine rimuovere il perno di serraggio.
6. Inserire il timone di traino nella staffa di collegamento
sinistra.
La curvatura del timone di traino deve essere come quella illustrata
nella Figura 4.38. Il foro del timone deve essere allineato con quello
della staffa di collegamento, e il timone deve trovarsi praticamente a
filo con l'estremità della staffa. Prestare attenzione inoltre all'avver-
tenza riguardante il corretto inserimento del timone di traino.
7. Inserire il perno di serraggio attraverso il timone di
traino e la staffa di collegamento.
8. Chiudere il morsetto di serraggio sul perno di serraggio (Figura 4.38).
9. Collegare il gancio di traino alla bicicletta come illustrato alle
pagine 19-22.

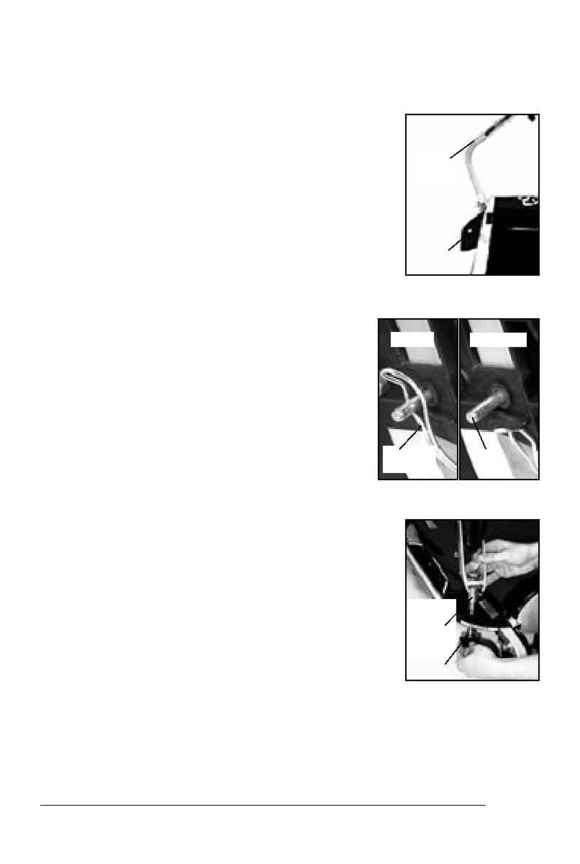

Figura 4.40- Installazione della
forcella della ruota di un pas-
seggino
Dado a stella
Punto di
infulcro
della ruota
del passeg-
gino
Figura 4.38- Staffa di collega-
mento del timone di traino
Staffa di col-
legamento
Timone
di traino
Figura 4.39 ­ Morsetto di serraggio e
perno con anello
Bloccato
Sbloccato
Perno di
serraggio
Morsetto di
serraggio
COME CAMBIARE VERSIONE DEL CARRELLO PER
TRASPORTO BAMBINI
(potrebbero essere necessari accessori opzionali)
