CAPITOLO QUATTRO
Ispezione, regolazione e lubrificazione
Regolazione della sterzata
I modelli Dash o Dash Pro possono essere allineati in
modo da avere una sterzata o andatura in linea retta.
Prima di eseguire questa procedura, gonfiare i pneuma-
tici in maniera corretta e spingere il jogger in linea
retta su una superficie piana e uniforme per controllare
se il mezzo si sposta verso destra, verso sinistra oppure
procede diritto.
Per regolare l'andatura
1. Sbloccare la barra di serraggio a tensione
(Figura 4.29) tirandola all'indietro e verso l'alto dopo
aver aperto i perni di serraggio.
La barra a tensione deve essere aperta per rilasciare la tensione
sui cavi.
2. Ruotare il cilindro di regolazione per aumentare la
tensione del cavo sul lato in cui il jogger tende a
volgersi.
Se il jogger va verso destra, allungare il cavo destro o accorciare
il cavo sinistro. Se il jogger va verso sinistra, allungare il cavo
sinistro o accorciare il cavo destro.
Per allungare il cavo, ruotare il cilindro di regolazione all'IN-
TERNO. Per accorciare il cavo, ruotare il cilindro di regolazione
all'ESTERNO. Non estendere eccessivamente il cilindro di
regolazione, in quanto ciò potrebbe danneggiare la filettatura.
3. Bloccare nuovamente la barra a tensione.

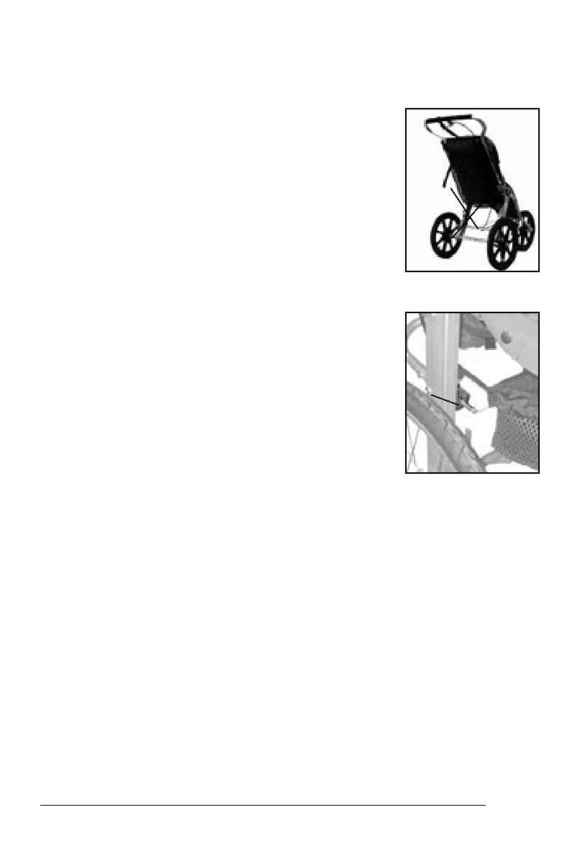

Figura 4.30- Cavi di regolazione
della sterzata del modello Dash
Cilindro di
regolazione
Figura 4.29- Barra a tensione
dei modelli Dash e Dash Pro
Barra di
serraggio
a tensione
