CAPITOLO QUATTRO
Ispezione, regolazione e lubrificazione
CC Ryder, Transit, Transit Deluxe
Per ripiegare i modelli CC Ryder, Transit, Transit Deluxe
Il manubrio opzionale può essere rimosso se lo si desidera
(fare riferimento alla sezione Manubrio alle pagine 25-26).
1. Rimuovere la ruota anteriore se il carrello è in versione
jogger.
Per istruzioni su come rimuovere una ruota, vedere la sezione
Controllare tutte le ruote del carrello per trasporto
bambini prima di ogni uso
alle pagine 3-5.
Nella versione passeggino è possibile rimuovere entrambe
le ruote anteriori (vedere la sezione
Come cambiare
versione del carrello per trasporto bambini
alle
pagine 41-42).
2. Rimuovere le ruote posteriori.
3. Rimuovere i perni di serraggio tirandoli in direzione
del centro del carrello.
Entrambi i perni di serraggio si trovano all'interno del retro
del carrello per trasporto bambini (Figura 4.18).
4. Spingere in avanti la barra a tensione pieghevole
(Figura 4.19) per ripiegare la capotta del carrello per
trasporto bambini.
Se lo si desidera, è possibile rimuovere anche il timone di
traino o i bracci che sostengono la ruota nella versione jogger.
Vedere la sezione
Come cambiare versione del carrello
per trasporto bambini
alle pagine 41-42.
Per aprire i modelli CC Ryder, Transit, Transit Deluxe
Figura 4.19- Barra a tensione
Barra a tensione
1. Collegare la ruota anteriore o il timone di traino.
Per la versione jogger, collegare i bracci della ruota e la ruota anteriore. Per la
versione passeggino, inserire le ruote per passeggino. Per la versione rimorchio,
inserire il timone di traino.
2. Montare entrambe le ruote posteriori.
3. Aprire delicatamente il retro del carrello per trasporto bambini.
Fare attenzione a non impigliare o forare le parti in tessuto del carrello.
4. Tirare all'indietro la barra a tensione (Figura 4.19) per aprire il
meccanismo di ripiegatura.
Fare attenzione a non impigliare le dita fra le barre a tensione e il retro del
carrello mentre si tirano le barre a tensione nella posizione di apertura.
5. Installare entrambi i perni di serraggio (Figura 4.18) e controllare
che siano completamente inseriti.
6. Controllare che l'assemblaggio sia corretto provando a portare in
avanti la barra a tensione.
Se i perni sono inseriti correttamente non è possibile ripiegare la barra a
tensione.
7. Installare il manubrio se necessario.
Come ripiegare il carrello per trasporto bambini

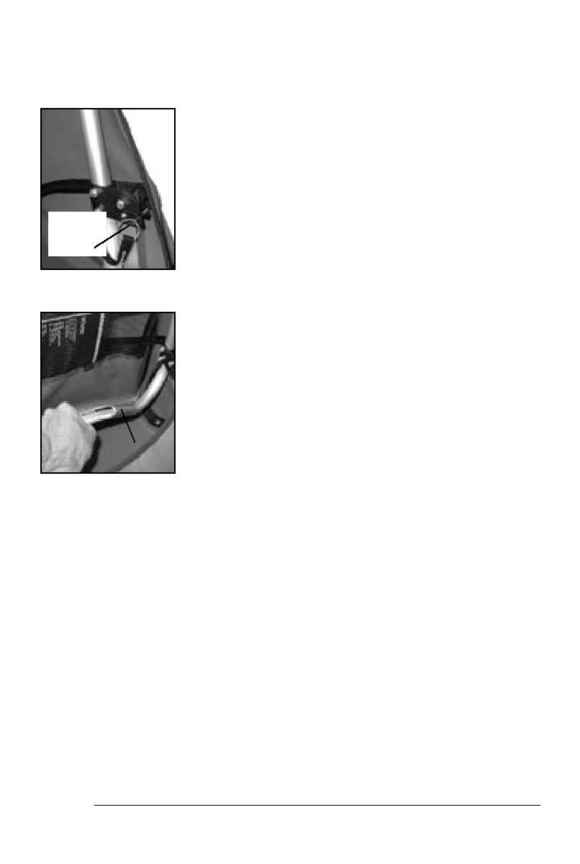

Figura 4.18- Perno di serraggio
Perno di ser-
raggio (lato
destro)
