F.41
CHAPITRE QUATRE
Inspection, réglage et lubrification
Pour convertir une remorque en poussette, procédez
comme suit.
1. Défaites le clip de blocage (figure 4.39) de la goupille
de blocage du support de fixation de la flèche de la
remorque (Figure 4.38).
2. Enlevez l'axe à chape.
3. Faites glisser la flèche de la remorque (figure 4.38) du
support de fixation.
4. Replacez la goupille et le clip de blocage.
5. Faites glisser le pivot de la roue de la poussette par
le trou vertical dans l'un des supports de fixation
(figure 4.40).
Ces étapes peuvent également être exécutées avec la
poussette totalement assemblée et en position verticale.
6. Vissez un écrou en plastique à 5 étoiles sur le
pivot de la roue de la poussette et resserrez
jusqu'à un serrage manuel (figure 4.40).
7. Répétez ces étapes pour la deuxième roue de la
poussette.
8. Installez la sangle ou enlevez la sangle à poignet
de la pochette.
9. Installez le guidon en vous servant des illustra-
tions de la page 18.
Pour convertir une poussette en remorque,
procédez comme suit.
1. Placez la sangle à poignet dans la pochette.
2. Desserrez l'écrou en plastique à 5 étoiles du pivot de la
roue de la poussette et enlevez.
3. Faites glisser le pivot de la roue de la poussette du
support de fixation.
4. Répétez ces étapes pour la deuxième roue de la poussette.
5. Enlevez le clip de blocage gauche de la goupille de
blocage et enlevez la goupille de blocage.
6. Faites glisser la flèche de la remorque dans le support
de fixation gauche.
La courbe de la flèche devrait se présenter comme dans la
figure 4.38. Le trou situé dans la flèche doit s'aligner au trou du
support de fixation et la flèche doit être plus ou moins alignée à
l'extrémité du support. Prenez également note de l'Avertissement
sur la flèche de la remorque concernant l'insertion correcte.
7. Insérez la goupille de blocage par la flèche de la
remorque et par le support de fixation.
8. Fermez le clip de blocage sur la goupille de blocage (figure 4.38).
9. Attachez l'attelage de la remorque à la bicyclette. Reportez-vous aux
illustrations des pages 19 à 22.

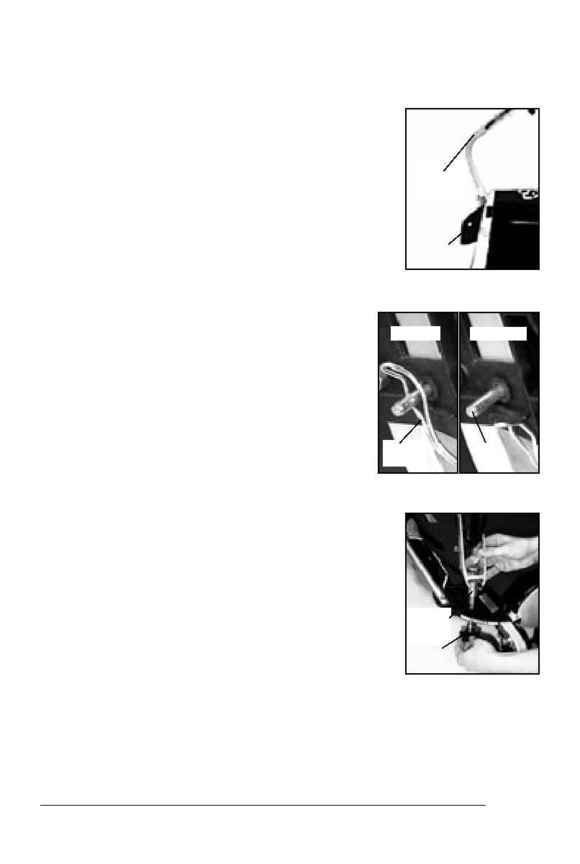

Figure 4.40 ­ Installation d'une four-
che de roue de poussette
Écrou à 5 étoiles
Pivot de
roue de
poussette
Figure 4.38 - Support de fixation de
flèche de remorque
Support de
fixation
Flèche
d'attelage
Figure 4.39 - Clip de blocage et axe à chape
Verrouillé
Déverrouillé
Goupille de
blocage
Clip de
blocage
CHANGEMENT DE MODES DU PORTE-ENFANT
(un équipement optionnel peut être requis)
