CHAPITRE DEUX
Guide pour une utilisation sans danger de la remorque
Connexion de la remorque à la bicyclette principale : support à
déblocage rapide
Pour installer la cuvette de l'attelage avec un dispositif à
déblocage rapide, procédez comme suit.
1. Ouvrez et déposez le dispositif à déblocage rapide
de la roue arrière de la bicyclette principale.
Respectez les procédures stipulées dans votre manuel
de l'utilisateur de la bicyclette.
2. Placez le mécanisme spécial de déblocage rapide
Trek avec un ressort conique passant par la
cuvette de l'attelage (figure 2.3).
N'utilisez que le mécanisme de déblocage rapide fourni
avec la remorque Trek pour fixer la remorque à votre
bicyclette dans la mesure où d'autres déblocages rapides
risquent de ne pas être suffisamment forts, parfois trop courts et représentant par
conséquent un danger l'attelage de la remorque.
3. Passez la tige du déblocage rapide par l'axe de la roue
arrière et fixez le deuxième ressort conique ainsi que
l'écrou de réglage du déblocage rapide.
4. Avec la cuvette de l'attelage correctement orientée sous
le déblocage rapide (figure 2.4), réglez et déplacez le
levier de déblocage rapide en position fermée.
Le levier doit pointer tout droit vers l'arrière (figure 2.4) afin
d'éviter toute ouverture accidentelle pendant l'utilisation de
la remorque.
Pour installer la cuvette de l'attelage avec des
écrous de l'axe filetés, procédez comme suit.
1. Enlevez l'écrou et le(s) rondelle(s) de l'axe arrière gauche.
2. Placez la cuvette de l'attelage sur l'extrémité gauche
de l'axe avec la cuvette de l'attelage orientée sous l'axe (figure 2.4).
3. Installez l'écrou et le(s) rondelle(s) de l'axe et resserrez l'écrou.
Assurez-vous que la partie filetée de l'axe des roues est suffisamment
longue pour s'aligner ou sortir de l'extrémité de l'écrou de l'axe. Si l'axe
est trop court, tout resserrement de l'écrou risque d'endommager l'axe et
nuire à la connexion sécuritaire de la remorque.

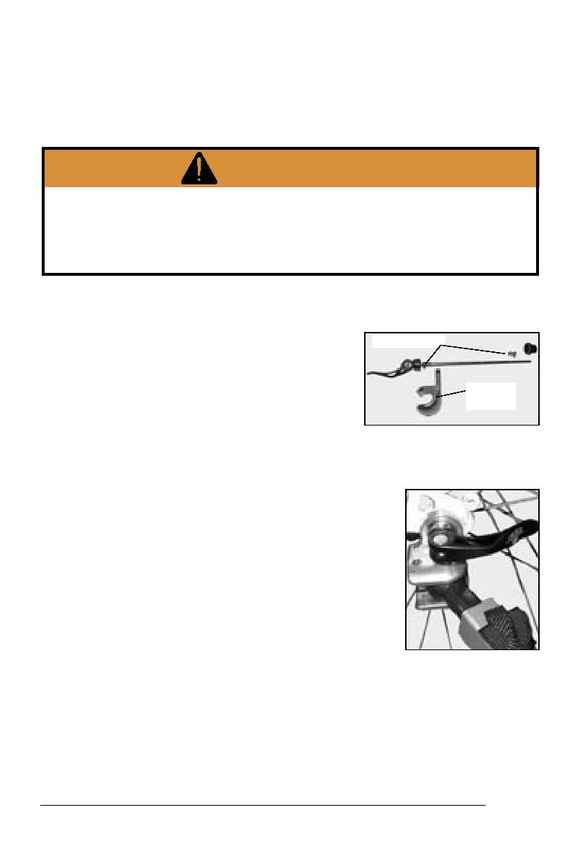

Figure 2.4 - Position du levier du
déblocage rapide
Ressort conique
Figure 2.3 - Dispositif à déblocage rapide spécial
et attelage
Cuvette
d'attelage
AVERTISSEMENT
Toute utilisation du dispositif à déblocage rapide inapproprié qui entraînerait une mauvaise
fixation de la roue arrière et de la cuvette de l'attelage de la remorque, ou toute utilisation
d'un axe fileté trop court, risque de vous faire perdre le contrôle et de vous blesser. N'utilisez
que le dispositif à déblocage rapide fourni ou avec un axe fileté, assurez-vous que l'engage-
ment des filets de l'axe est suffisant.
CONNECTEZ CORRECTEMENT LA REMORQUE À
LA BICYCLETTE PRINCIPALE
