KAPITEL VIER
Inspektion, Einstellung & Schmierung
Umrüsten eines Anhängers in einen Buggy
1. Die Verschlussklemme (Abb. 4.39) aus dem Siche-
rungsstift der Befestigungshalterung der Anhän-
gerdeichsel ausrasten (Abb. 4.38).
2. Den Gabelbolzen ausbauen.
3. Die Anhängerdeichsel (Abb. 4.38) aus der Befesti-
gungshalterung herausschieben.
4. Sicherungsstift und Verschlussklemme wieder ein-
setzen.
5. Einen Buggyrad-Drehzapfen durch das vertikale
Loch in einer der Befestigungshalterungen schie-
ben (Abb. 4.40).
Diese Schritte können auch durchgeführt werden, wenn der
Buggy komplett montiert ist und sich in einer aufrechten
Position befindet.
6. Eine der sternförmigen Plastikmuttern auf den
Buggyrad-Drehzapfen schrauben und handfest
anziehen (Abb. 4.40).
7. Diesen Vorgang für das zweite Buggyrad wie-
derholen.
8. Den Fangriemen anbringen bzw. den
Fangriemen fürs Handgelenk aus der Netz-
tasche nehmen.
9. Die Schiebestange wie auf Seite 18 beschrieben
installieren.
Umrüsten eines Buggys in einen Anhänger
1. Den Fangriemen in die Netztasche packen.
2. Eine der sternförmigen Plastikmuttern von Buggy-
rad-Drehzapfen lösen und entfernen.
3. Den Buggyrad-Drehzapfen aus der Befestigungs-
halterung nehmen.
4. Diesen Vorgang für das zweite Buggyrad wieder-
holen.
5. Die linke Verschlussklemme vom Sicherungsstift
abnehmen und den Sicherungsstift herausziehen.
6. Die Anhängerdeichsel in die linke Befestigungshal-
terung schieben.
Die Krümmung der Deichsel sollte Abb. 4.38 entsprechen. Das
Loch in der Deichsel muss mit dem Loch in der Befestigungshal-
terung übereinstimmen und die Deichsel sollte mit dem Ende der
Halterung bündig abschließen. Beachten Sie auch den Hinweis
auf der Anhängerdeichsel hinsichtlich der richtigen Installation.
7. Den Sicherungsstift durch die Anhängerdeichsel und die Befesti-
gungshalterung schieben.

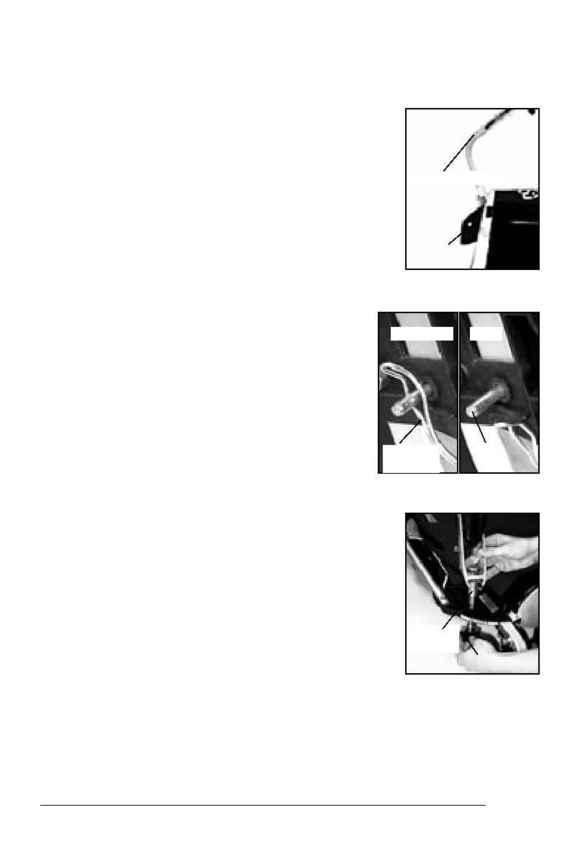

Abb. 4.30 - Einbau einer Buggy-
radgabel
Sternförmige Mutter
Buggyrad-
Drehzapfen
Abb. 4.38 - Befestigungshalterung
der Anhängerdeichsel
Befestigungs-
halterung
Anhängerdeichsel
Abb. 4.39 - Verschlussklemme und Gabel-
bolzen
Geschlossen
Offen
Sicherungsstift
Verschluss-
klemme
UMSTELLUNG DER KINDERANHÄNGERMODI
(evtl. wird optionales Zubehör benötigt)
