KAPITEL VIER
Inspektion, Einstellung & Schmierung
Spureinstellung
Die Modelle ,,Dash" und ,,Dash Pro" können so aus-
gerichtet werden, dass sie genau nachgeführt werden
bzw. in einer geraden Spur rollen. Vor der Durchfüh-
rung dieses Verfahrens müssen die Reifen auf den
korrekten Druck aufgepumpt und der Laufwagen auf
einer ebenen, flachen Oberfläche gerade nach vorne
geschoben werden, damit festgestellt werden kann, ob
er nach rechts oder links zieht oder geradeaus läuft.
Einstellung der Spur
1. Die Spannstange entriegeln (Abb. 4.29), indem sie
nach hinten und oben gezogen wird, nachdem die
Sicherungsstifte geöffnet wurden.
Die Spannstange muss entriegelt werden, um die auf die Kabel
ausgeübte Spannung zu lockern.
2. Die Stellschraube drehen, um die Kabelspannung
des Kabels auf der Seite, nach der der Laufwagen
zieht, zu erhöhen.
Wenn der Laufwagen nach rechts zieht, muss das rechte Kabel
verlängert oder das linke Kabel verkürzt werden. Zieht der
Laufwagen nach links, muss das linke Kabel verlängert oder das
rechte Kabel verkürzt werden.
Zum Verlängern des Kabels wird die Stellschraube nach INNEN
gedreht. Zum Verkürzen des Kabels wird sie nach AUSSEN
gedreht. Die Stellschraube darf nicht zu stark überdreht werden,
da ansonsten das Gewinde beschädigt werden kann.
3. Die Spannstange wieder verriegeln.

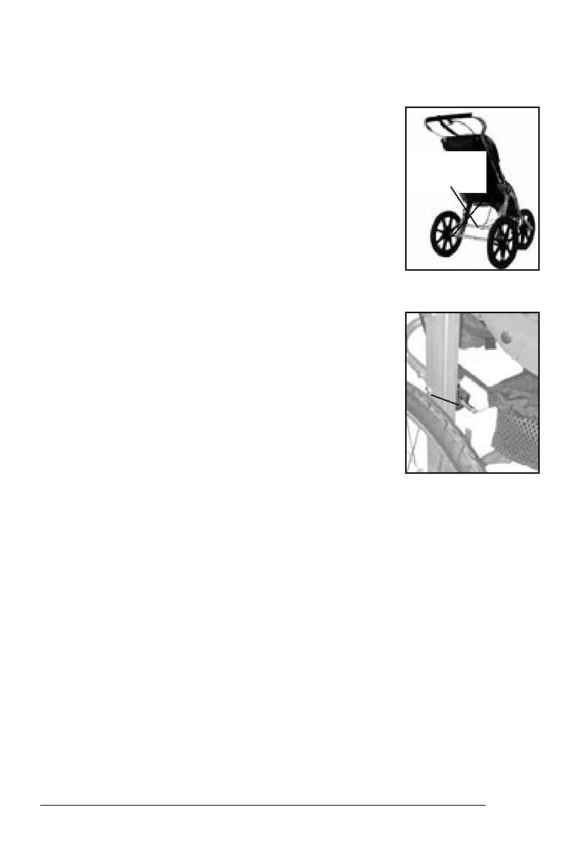

Abb. 4.30 - Lenkeinstellkabel für
das Modell "Dash"
Stell-
schraube
Abb. 4.29 - Spannstange bei Dash
und Dash Pro
Spannstange
mit Verschluss-
mechanismus
