CAPITOLO TRE
Ispezione, regolazione e lubrificazione
Freni contropedale pedale
Introduzione
Invece di essere azionati a mano, i freni contro pedale sono
azionati con le gambe pedalando sulle pedivelle all'indietro.
La catena trasmette il movimento delle pedivelle al mozzo
posteriore. Il meccanismo di frenatura è contenuto all'in-
terno del mozzo posteriore. Questo sistema è composto da:
· Mozzo posteriore
· Catena e guarnitura
Ispezione
Una volta al mese controllare che il bullone per il fissaggio
del braccio del freno sia serrato e che la cinghietta del freno
sia fissata saldamente al fodero verticale (Figure 3.63).
Una volta al mese o ogni volta che si installa una ruota,
verificare la tensione della catena. Senza la tensione adeguata, la catena può
sganciarsi e impedire il funzionamento dei freni.
Regolazione
Per le procedure di regolazione, consultare
Trasmissione alle pagine 23-24.
Rimozione della ruota posteriore
Per scollegare il braccio del freno
1. Allentare e rimuovere i bulloni di serraggio del braccio del freno
(Figura 3.63).
Per sganciare l'asse dal telaio
Procedere con gradualità nell'allentare o serrare i dadi dell'asse, a
piccoli incrementi, per evitare di incidere sulla regolazione del mozzo
del cuscinetto.
1. Allentare leggermente il dado dell'asse su un lato del mozzo di circa
1/4 di giro.
2. Allentare leggermente il dado dell'asse sull'altro lato del mozzo di circa
1/4 di giro.
3. Continuare in questo modo, procedendo a piccoli incrementi sino a
quando i bulloni sono sufficientemente allentati per far scivolare il dalle
parti terminali del telaio.
Con le biciclette dotate di rotelle di supporto, esiste un secondo
gruppo di bulloni per l'asse posti sotto le staffe delle rotelle.
Allentarle e rimuoverle con le stesse modalità.
Per installare la ruota
1. Avvolgere la catena attorno al mozzo (non sul pignone posteriore) e farlo
scorrere dalle parti terminali del telaio.
2. Spingere la ruota in avanti, sollevare la catena dal pignone posteriore e
tirare la ruota indietro sino a raggiungere la corretta tensione della catena.
3. Con la ruota diritta nel telaio tenere la catena in tensione, invertire le
istruzioni per la rimozione dell'asse dal telaio, includendo il serraggio
graduale dell'asse.
4. Se necessario, mettere di nuovo in tensione la catena (utilizzando, se
disponibili, dei tensionatori).
5. Reinstallare le rotelle di supporto, se presenti e serrare i dadi dell'asse
secondario.
6. Reinstallare il braccio del freno contro pedale, se disponibile, e serrare il
bullone di fissaggio.
7. Per completare l'installazione, seguire le procedure in
Ispezione nella
sezione
Ruote di questo capitolo.
8. Girare la ruota per verificare che sia centrata e che giri senza ostruzioni
o frizioni.
9. Verificare che il freno funzioni correttamente.
Lubrificazione
I freni contro pedale non richiedono lubrificazione supplementare. Per lubri-
ficare i cuscinetti del mozzo, seguire le istruzioni riportate nella sezione
Ruote.

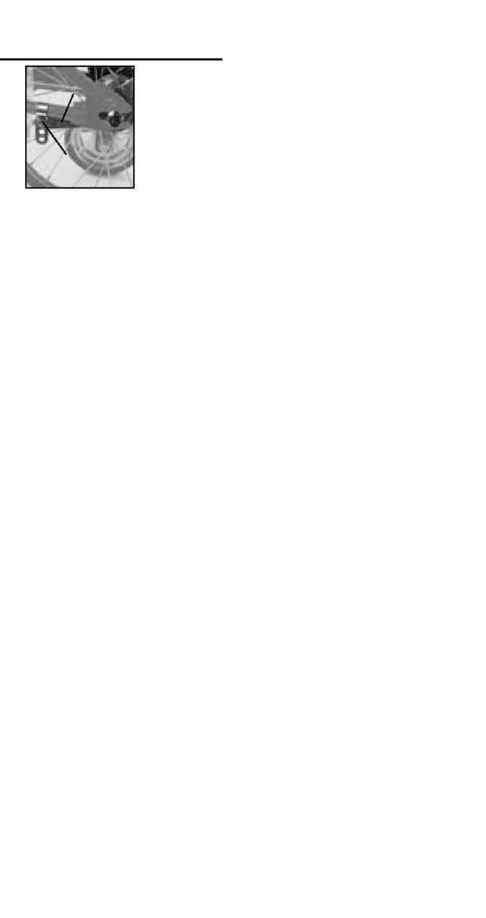

Figura 3.63- Componenti
del freno contro pedale
Cinghietta
dei freni
Bulloni di fis-
saggio braccio
dei freni
