CAPITOLO TRE
Ispezione, regolazione e lubrificazione
Ogni mese controllare i cavi del freno della bicicletta per
eventuali imperfezioni, ruggine, trefoli rotti ed estremità
logore, verificare, inoltre, l'alloggiamento per eventuali
estremità ricurve, squarci, spirali allungate e usura.
Sostituire tutti componenti che non superano l'ispezione.
Regolazione
Per regolare l'estensione della leva dei freni
Alcune leve dei freni consentono di regolarne l'esten-
sione, ossia la distanza dal manubrio alla leva.
1. Individuare la vite di regolazione dell'estensione
(Figura 3.61) e girare. Per aumentare l'estensione,
avvitare verso l'interno (in senso orario). Per
ridurre l'estensione, avvitare verso l'esterno (in
senso antiorario).
2. Se necessario, dopo aver regolato l'estensione, regolare
anche la distanza tra le pastiglie.
Per regolare la distanza della pastiglia destra dei
freni con il disco
1. Roteare il regolatore della pastiglia fissa (Figure 3.62).
Per aumentare la distanza delle pastiglie, avvitare
verso l'interno (in senso orario). Per ridurre la
distanza delle pastiglie, avvitare verso l'interno (in
senso antiorario).
2. Se le pastiglie non possono essere regolate corretta-
mente nelle modalità descritte, seguire le istruzioni in
Per regolare la distanza della pastiglia sinistra del freno
con il disco e ripristinare la pastiglia destra.
Per regolare la distanza della pastiglia sinistra dei
freni con il disco
1. Avvitare il regolatore cilindrico del cavo. Per aumen-
tare la distanza delle pastiglie, avvitare verso l'interno
(in senso orario). Per ridurre la distanza delle pasti-
glie, avvitare verso l'interno (in senso antiorario).
2. Se le pastiglie non possono essere regolate corretta-
mente nelle modalità descritte, allentare il bullone
di fissaggio del cavo e ricollegare il cavo in base alle
istruzioni riportate in
Per installare il cavo dei freni a
pagina 34, senza tuttavia rimuovere il cavo del freno.
3. Dopo la regolazione, avvitare i dadi di bloccaggio in senso orario per preve-
nire la rotazione del regolatore cilindrico.
Per allineare il freno con il disco
1. Allentare i bulloni di fissaggio del freno.
2. Far scorrere un cartoncino dello spessore di un biglietto da visita, tra la
pastiglia destra del freno e il disco.
3. Tirare la leva completamente verso il manubrio e gradualmente serrare
ciascun bullone di montaggio come specificato in
Ispezione.
Per rimuovere le pastiglie dei freni
1. Rimuovere la ruota.
2. Con la punta delle dita o una pinza a punta sottile, afferrare il codolo di
installazione (Figura 3.57) della pastiglia del freno ed estrarla.
Rimozione della ruota
Per rimuovere la ruota con un freno a disco non è necessario aprire il freno.
Seguire le istruzioni
Rimozione e installazione di una ruota a pagina 44 e
semplicemente far scorrere il disco dal freno.
Quando si installa una ruota, guidare il disco attentamente tra le pastiglie
dei freni. Se i bordi del disco sono premuti contro le pastiglie con forza, si
rischia di scheggiarle o danneggiarle, rendendone necessaria la sostituzione.
Lubrificazione
Ogni tre mesi lubrificare, con un lubrificante a bassa densità, i punti di
ancoraggio della leva dei freni e parte della pinza del freno che rotea quando si
tira la leva. Rivolgersi al rivenditore per un lubrificante raccomandato. Atten-
zione a non cospargere il lubrificante su altri componenti del freno.
Ogni volta che installato un cavo, lubrificare il cavo con uno strato sottile di
lubrificante sintetico per catene Wrench Force
®
o lubrificante simile.
Installazione del cavo
Seguire le istruzioni
Per installare il cavo dei freni a pagina 34.

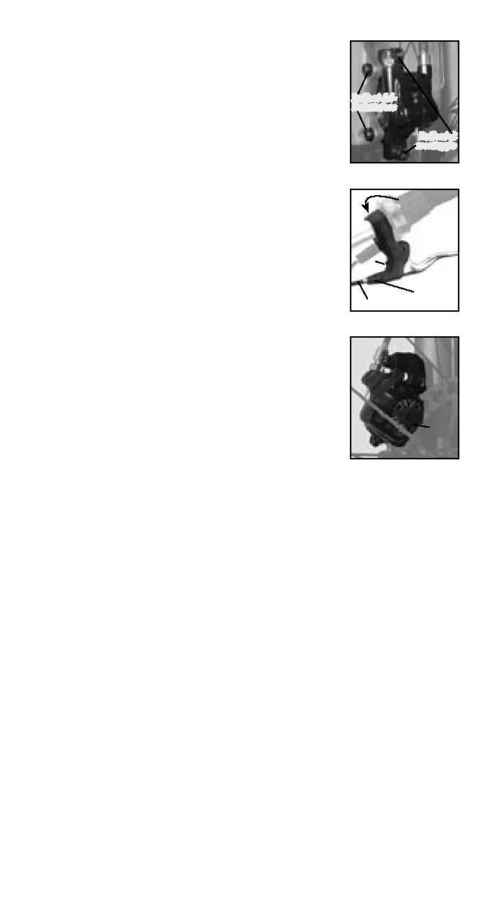

Figura 3.60- Bulloni di fis-
