CHAPITRE TROIS
Inspection, réglage et lubrification
SYSTÈMES DE CHANGEMENT DE
VITESSE INTERNE
Introduction
Certaines bicyclettes sont équipées d'un système de changement de vitesse
interne, où les changements de vitesse sont effectués à l'intérieur du moyeu arrière.
Déterminez lequel des quatre types de systèmes de changement de vitesse interne se
trouve sur votre bicyclette et lisez les informations pour ce système présentées aux
pages suivantes :
· Shimano Nexus 8 vitesses comporte 8 positions de braquet indiquées sur la manette
· Shimano 3 vitesses comporte 3 positions de braquet indiquées sur la manette
· SRAM DualDrive 2 x 7 vitesses mélange un système de changement de vitesse
interne avec un dérailleur arrière
Systèmes Nexus à 4 ou 8 vitesses
Le système de changement de vitesse interne comprend les pièces de la bicyclette
qui vous permettent de changer de vitesse, y inclus la manette, le moyeu arrière
et le câble de changement de vitesse. Le mécanisme de changement de vitesse
est enfermé et assure la lubrification du système de changement de vitesse, afin
de permettre un entretien de bas niveau. Ces instructions expliquent comment
inspecter, régler et lubrifier un système de changement de vitesse interne.
Inspection
Un système de changement de vitesse bien réglé ne fait pas de bruit. Si un bruit
inhabituel suit un changement de vitesse, ou se produit lors du pédalage, il sera
peut-être nécessaire de régler le câble de changement de vitesse. Si, après le réglage,
le bruit continue ou devient plus fort, arrêtez de rouler et essayez de trouver d'où
vient le bruit. Si nécessaire, demandez à votre concessionnaire d'identifier et de
résoudre les problèmes. Pour obtenir de plus amples informations sur le système de

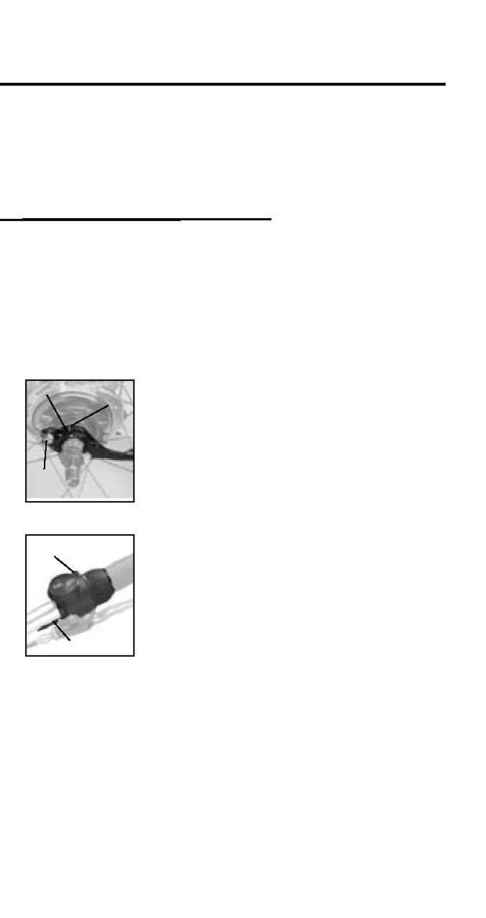

Figure 3.30 - Support de
joint de pignon et poulie
Poulie
Support
de joint de
pignon
Boulon de serrage de
câble de changement
de vitesse
Figure 3.31- Manette
Nexus
Couvercle d'extrémité
de câble
Cylindre de
réglage de câble
de changement
de vitesse
changement de vitesse, consultez votre concessionnaire.
Une fois par mois,
assurez-vous que les pignons du moyeu
sont réglés correctement :
· Sur un système Nexus 8 vitesses ou Nexus 4 vitesses avec la
manette sur la 4ème vitesse, les lignes rouges de la poulie
et le support de joint du pignon (figure 3.30) doivent
s'aligner.
Une fois par mois,
inspectez le câble de changement de vitesse
pour y rechercher des pliures, de la rouille, des brins cassés ou
des extrémités effilochées. Inspectez également la gaine pour y
rechercher des extrémités courbées, des coupures, des bobines
cassées et une usure. Si vous soupçonnez un problème avec
le câble de changement de vitesse, n'utilisez pas la bicyclette.
Remplacez le câble et/ou la gaine avant de monter à bicyclette
en suivant ces instructions, ou amenez la bicyclette chez votre
concessionnaire pour la faire réparer.
Réglage
Pour régler le changement de vitesse arrière
1. Placez la manette à la position de 4ème vitesse.
2. Alignez l'indicateur de la poulie de moyeu arrière sur le
support de joint du pignon (figure 3.30).
3. Si les lignes rouges ne sont pas alignées, réglez la tension du
câble de changement de vitesse en faisant tourner le cylindre
de réglage (figure 3.31) jusqu'à obtention d'un alignement.
4. Passez en 1ère vitesse, puis de nouveau en 4ème, et vérifiez de
nouveau le réglage.
Pour remplacer le câble de changement de vitesse
1. Desserrez le boulon de fixation du câble.
2. Retirez la vis à tête phillips maintenant le couvercle de l'extrémité du câble.
3. Faites glisser le couvercle de l'extrémité du câble (figure 3.31) vers l'avant.
4. Notez l'acheminement de l'ancien câble et retirez le câble.
5. Installez un nouveau câble dans la manette, la gaine et les guides du câble,
selon l'ancien acheminement.
6. Installez de nouveau le boulon de fixation du câble.
7. Installez de nouveau le couvercle sur la manette.
8. Sertissez un capuchon d'extrémité en métal pour empêcher l'effilochage de
l'extrémité du câble, ou appliquez une brasure sur l'extrémité du câble.
9. Suivez les instructions
Pour régler le changement de vitesse arrière.
Lubrification
Une fois par an,
lubrifiez les roulements de moyeu Nexus. Cette procédure
exige une formation et l'utilisation d'outils spéciaux et doit par conséquent
uniquement être effectuée par votre concessionnaire.
Lors de chaque remplacement de câble
, lubrifiez le câble avec un lubrifiant
synthétique pour chaînes Wrench Force
®
, ou un lubrifiant similaire.
