G.57
KAPITEL DREI
Inspektion, Einstellung und Schmierung
Spezielle OCLV-Straßenrahmen- und Gabelan-
forderungen
OCLV-Rahmen von Trek müssen stets mit einem Kettenstre-
benschutz (Abbildung 3.105) und einem Kettenhalter (Abbil-
dung 3.106) ausgerüstet werden, um das Fahrrad im Falle eines
Kettenklemmers oder einer Überschaltung über das innere
Kettenblatt hinweg vor einer Beschädigung zu schützen. Stellen
Sie sicher, dass die Komponenten von Kettenhalter und Ketten-
strebenschutz richtig installiert sind und jederzeit in gutem
Zustand gehalten werden. Sollten Sie verrutschen oder beschä-
digt werden, wenden Sie sich umgehend an Ihren Händler, um
Ersatzteile einbauen zu lassen.
Bontrager-Carbonverbundgabeln sind nicht mit Mecha-
nismen kompatibel, die mit Klemmen an der Gabelscheide
befestigt werden (ausgenommen Fahrrad-Computersensoren).
Es dürfen keine mechanischen Befestigungsmittel verwendet
werden, um irgendwelche anderen Teile an dieser Gabel anzu-
bringen. Wenn Sie sich nicht sicher sind, welche Gegenstände
an der Gabel befestigt werden können, wenden Sie sich an
Ihren Bontrager-Händler.
Spezielle Rahmenfunktionen
Einige Fahrräder sind mit einem Accessory Port (Abbil-
dung 3.107) ausgerüstet, ein besonderer Befestigungspunkt,
an dem spezielle Zubehörteile angebracht werden können. Zu
diesen Zubehörteilen gehören Anhänger, Gepäckträger und
mehr. Ihr Händler kann Sie näher informieren.
Rahmenreparatur
Die meisten Rahmenschäden können im Werk repariert werden. Sie müssen
Ihren Rahmen über einen Vertragshändler an uns zurückschicken.
ANWEISUNGEN FÜR KLAPPFAHRRÄDER
Einige Fahrradmodelle sind in der Mitte mit
einem großen Scharnier ausgestattet (Abbil-
dung 3.108), mit dessen Hilfe das Fahrrad zur
Lagerung oder zum Transport zusammenge-
klappt werden kann. In diesen Anweisungen wird
erklärt, wie ein Klappfahrrad zusammen- und
auseinander geklappt wird.
Klemmen Sie sich nicht an den
Klappmechanismen
Wenn Sie einen Klappmechanismus bedienen,
müssen Sie Finger und andere Körperteile aus
Klappteilen heraushalten. Außerdem dürfen
Kabel und Ummantelungen nicht eingeklemmt
werden, da ansonsten die Kabel beschädigt werden können.
Inspektion
Vor jeder Fahrt muss sichergestellt werden, dass der
Rahmenriegel, der untere Schnellspanner des Vorbaus sowie
sonstige Schnellspannvorrichtungen richtig eingestellt
und geschlossen sind. Überprüfen Sie, ob der Rahmenriegel
geschlossen und der Rahmen jetzt starr ist, indem Sie versu-
chen, die Rahmenmitte lateral, d. h. von Seite zu Seite, zu
bewegen. Wenn eine Bewegung möglich ist, bringen Sie Ihr
Fahrrad zur Wartung zum Händler.
Zusammen- und Auseinanderklappen des Fahrrads
Das Zusammen- bzw. Auseinanderklappen des Fahrrads
erfolgt ohne Werkzeuge und dauert lediglich eine Minute.
Stellen Sie zunächst sicher, dass Sie mit der richtigen Bedie-
nungsweise eines Schnellspanners vertraut sind. Auf Seite
42-43 wird dasselbe Verfahren für den Radschnellspanner,
einen ähnlichen Mechanismus, erklärt.
Absenken des Sattels
1. Öffnen Sie den Sattelstützen-Schnellspanner und senken Sie den Sattel in die
niedrigste Position ab.
2. Schließen Sie den Schnellspanner, um die Sattelstütze in Position zu halten
(der Sattel eignet sich dabei sehr gut als Griff).
VORSICHT
Das Einklemmen zwischen Klappteilen kann zu ernsthaften Verletzungen
führen. Halten Sie die Finger aus Klappmechanismen heraus.

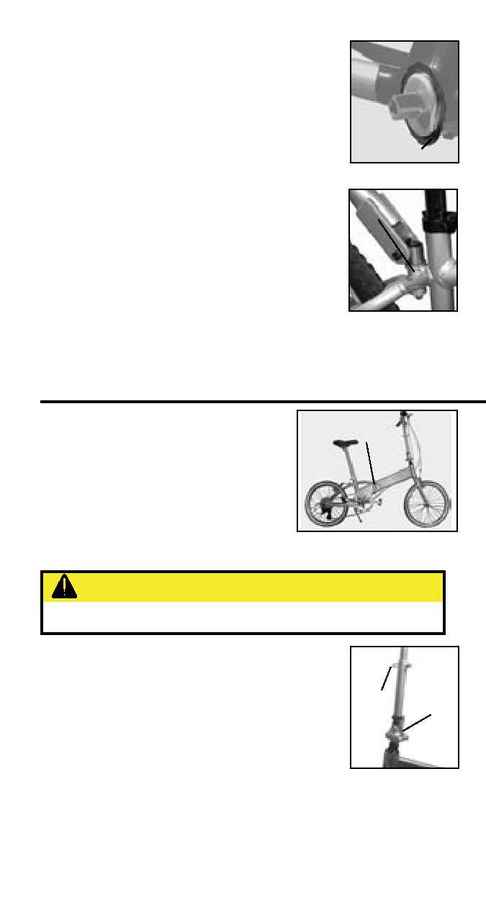

Abbildung 3.106 - Ket-
tenhalter
Kettenhalter
Abbildung 3.107 - Acces-
sory Port
Universal-
befestigung
Abbildung 3.108 - Auseinanderklappen
des Fahrrads vor der Fahrt
Schar-
nier und
Klam-
mer
Abbildung 3.109 - Oberer
und unterer Schnellspan-
ner für klappbaren Vorbau
Oberer
Schnell-
spanner
Unterer
Schnell-
spanner
