KAPITEL DREI
Inspektion, Einstellung und Schmierung
Ausbau und Einbau des Rads bei Fahrrädern mit hinterem Umwerfer
Fahrräder sind mit zwei verschiedenen Typen von hinteren Ausfallenden
ausgerüstet, bei denen unterschiedliche Techniken zum Ausbauen des Hinterrads
verwendet werden müssen:
· Standardmäßige Ausfallenden
· MicroDrops bei manchen Straßenfahrrädern, bei denen das Hinterrad von der
Rückseite des Fahrrads aus eingebaut wird
In diesen Anweisungen wird erklärt, wie ein Rad mit standardmäßigen Aus-
fallenden ausgebaut und eingebaut wird. Die Verfahrensweise für MicroDrops
wird im nächsten Abschnitt erklärt.
In diesen Anweisungen wird erklärt, wie ein Rad ausgebaut und eingebaut
wird. Bei manchen Passagen in diesem Verfahren beziehen sich die Anweisungen
auf Informationen, die bereits früher unter den Abschnitten
Räder
und
Bremssysteme
in diesem Kapitel abgehandelt wurden.
Hinweis: Bei Hinterrädern mit internen Bremsen oder Rücktritt-
bremsen befolgen Sie die Anweisungen unter
Ausbauen des Hinter-
rads
für den jeweiligen Bremstyp im Abschnitt
Bremssysteme
.

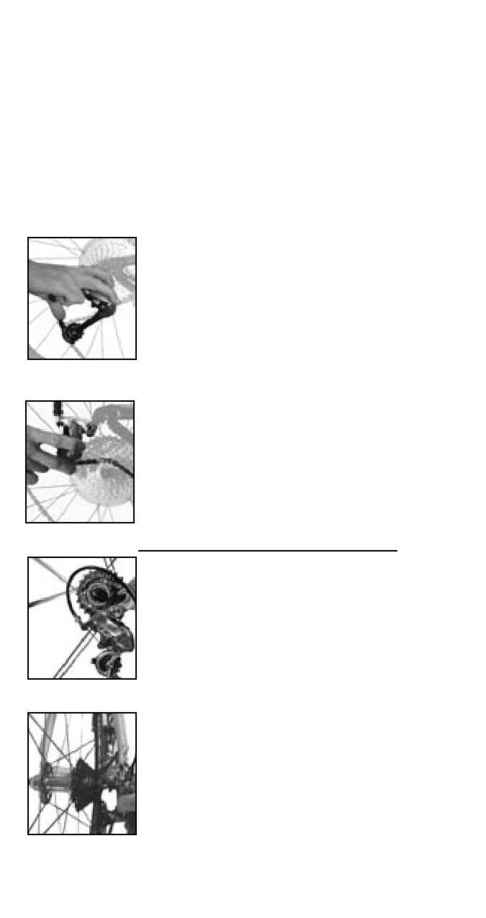

Abbildung 3.77 - Daumen
auf hinterem Umwerfer
Abbildung 3.78 - Umwer-
fer zurück drehen
Ausbauen eines Rads mit standardmäßigen
Ausfallenden
1. Schalten Sie zum kleinsten hinteren Zahnkranz um.
2. Öffnen Sie die Bremse durch Befolgen der Anweisungen
unter
Öffnen der Bremse
für Ihren Bremsentyp im
Abschnitt
Bremsen
.
3. Öffnen Sie den Radschnellspanner oder lösen Sie die
Achsmuttern.
4. Beim Ausbauen eines Hinterrads halten Sie den Umwer-
ferkäfig mit dem Daumen (Abbildung 3.77) und lösen den
Käfig ab (Abbildung 3.78).
5. Schieben Sie das Rad aus den Ausfallenden heraus.
Einbauen eines Rads
1. Bei einem Hinterrad drehen Sie den Umwerfer zurück, während
Sie den Umwerferkäfig mit dem Daumen lösen (Abbildung
3.78). Platzieren Sie die Kette auf den kleinen Zahnkranz.
2. Platzieren Sie das Rad in den Rahmen oder die Gabel und
achten Sie darauf, dass die Achse ganz in die Ausfal-
lenden eingeführt wird.
3. Installieren Sie den Schnellspanner wieder und stellen Sie
ihn ein oder ziehen Sie die Achsmuttern wie im Abschnitt
Räder
dargestellt fest.
4. Schließen Sie die Bremse.
5. Testen Sie die Bremse, um sicherzugehen, dass sie richtig
eingestellt ist.
6. Drehen Sie das Rad, um festzustellen, ob es zentriert ist
und ohne zu reiben frei läuft.
Abbildung 3.79 - Rad
gerade nach hinten ziehen
Abbildung 3.80 - Rad
und Umwerfer nach links
bewegen
Ausbauen eines Hinterrads aus MicroDrops
1. Schalten Sie zum kleinsten hinteren Zahnkranz um.
2. Öffnen Sie den hinteren Bremsschnellspanner.
3. Öffnen Sie den hinteren Radschnellspanner.
4. Ziehen Sie das Rad gerade zurück, bis es aus den Micro-
Drops gelöst ist (Abbildung 3.79).
5. Bewegen Sie das Hinterrad nach links (Abbildung 3.80)
und drücken Sie gleichzeitig den Umwerfer nach innen in
Richtung Mittellinie des Fahrrads, damit die Umwerfer-
laufrollen weiterhin auf den kleinsten Zahnkranz ausge-
richtet bleiben.
6. Platzieren Sie den Daumen auf den hinteren Umwerfer-
käfig und drehen Sie den Käfig, damit die obere Umwer-
ferlaufrolle in eine tiefere Position gelangt.
7. Drehen Sie den Umwerferkörper zurück, um den Abstand
zwischen Umwerfer und Ausfallende zu vergrößern.
8. Wenn das rechte Ende des Schnellspanners die Innenseite
des rechten Ausfallendes nicht mehr berührt, drehen Sie
den Umwerfer zurück (Abbildung 3.81).
9. Drücken Sie das Rad nach vorne und unten, um die Kette
zu lösen.
Einbauen eines Hinterrads mit MicroDrops
1. Drehen Sie den hinteren Umwerferkörper zurück, während
Sie gleichzeitig den Käfig mit dem Daumen lösen.
2. Führen Sie das Rad zwischen die Streben ein und drücken
Sie es auf den Ausfallenden nach unten und vorne.
3. Wickeln Sie die Kette auf den kleinen Zahnkranz.
