KAPITEL DREI
Inspektion, Einstellung und Schmierung
Der Antriebsstrang (Abbildung 3.15) besteht
aus den Teilen des Fahrrads, die die Kraft auf
das Hinterrad übertragt:
· Pedale (und Pedalhakenbaugruppen bei
manchen Modellen)
· Kurbelsatz - linker und rechter Kurbelarm,
Kettenblatt (bzw. -blätter) und Tretlager
(die Achse und Lager, auf denen sich der
Kurbelsatz dreht).
· Kette
· Kassette oder Freilauf.
In diesem Abschnitt wird erklärt, wie der Antriebsstrang inspiziert, eingestellt
und geschmiert wird. Für Fahrräder mit einem Schaltsystem in der hinteren
Nabe siehe auch den Abschnitt
Interne Schaltsysteme
.
Inspektion
Wenn der Antriebsstrang richtig funktioniert, ist das Schalten leicht, Ihr
Fahrrad läuft leise und kann eine maximale Effizienz erzielen.
Einmal im Monat
sollte geprüft werden, ob die Kette und Kassette sauber, rost-
frei und richtig geölt sind. Alle Kettenglieder sollten reibungslos und ohne zu quiet-
schen laufen, und kein Kettenglied darf verformt sein. Nehmen Sie das Hinterrad ab
und drehen Sie die Kassette in der Hand. Wenn Sie ein schleifendes Geräusch hören
oder Ihre Kassette nach dem Drehen sofort wieder anhält, muss sie eventuell nach-
gestellt oder ersetzt werden. Bringen Sie das Fahrrad zur Wartung zum Händler.
Einmal pro Monat bei einem Fahrrad mit Kettenschutz
muss überprüft
werden, ob der Kettenschutz sicher befestigt und richtig ausgerichtet ist.
Drücken Sie den Kettenschutz von Seite zu Seite und klopfen Sie darauf. Heben
Sie das Hinterrad vom Boden ab und drehen Sie die Kurbelarme. Achten Sie auf
Geräusche, die darauf hinweisen könnten, dass sich die Kurbel oder Kette am
Kettenschutz reibt. Richten Sie den Kettenschutz erneut so aus, dass er sich nicht
verschiebt, rasselt oder reibt und ziehen Sie die Befestigungsmittel an.
Alle 3 Monate
müssen die Pedale und Pedalhaken inspiziert werden. Verge-
wissern Sie sich, dass die Pedalhaken sicher am Pedal
befestigt sind und dass die Pedalreflektoren sauber sind und
fest sitzen. Ziehen Sie die Pedale an den Kurbelarmen fest,
drehen Sie dabei das rechte Pedal im Uhrzeigersinn und das
linke Pedal gegen den Uhrzeigersinn (Abbildung 3.16).
· Pedale: 40,2-42,9 Nm (350-380 lb·in).
Um die richtige Einstellung der Pedallager zu über-
prüfen, werden die Pedale mit der Hand gedreht und nach
rechts und links sowie oben und unten bewegt. Wenn
sich die Pedallager locker oder rau anfühlen, muss das
Pedal vom Händler nachgestellt, neu gefettet oder ersetzt
werden.
Alle 3 Monate
werden der Kurbelsatz inspiziert, die
Einstellung des Tretlagers überprüft und die Kurbelbolzen
festgezogen:
· Kurbelbolzen
- Einzelner 6 oder 8 mm Bolzen an jedem Arm: 39,5-
49,2 Nm (350-435 lb·in)
-Doppelte Klemmschrauben auf jedem Arm (Abbildung
3.17) : 10-15 Nm (88-132 lb·in)
· Kettenblattbolzen: 7,9-10,7 Nm (70-95 lb·in)
Überprüfung der Tretlagereinstellung
1. Heben Sie die Kette von den Kettenblättern ab.
2. Drehen Sie die Kurbel so, dass einer der Arme parallel zum
Sitzrohr steht.
3. Legen Sie eine Hand auf den Kurbelarm und eine Hand
auf das Sitzrohr und versuchen Sie, den Kurbelarm seitlich in Richtung Sitz-
rohr und in Gegenrichtung zu bewegen.
4. Drehen Sie die Kurbeln.
Wenn sich die Kurbel locker anfühlt oder anhört oder wenn die Bewegung
abrupt stoppt oder Sie ein schleifendes Geräusch von den Lagern hören, müssen
die Lager von Ihrem Händler nachgestellt oder neu gefettet werden.
Reinigen Sie die Kettenblätter und inspizieren Sie sie auf Beschädigungen.
Wenn irgendwelche Zähne verbogen oder beschädigt sind, muss das Kettenblatt
von Ihrem Händler ersetzt werden. Beachten Sie, dass bei manchen Kettenblättern
einige Zähne besonders geformt sind, um ein besseres Schalten zu ermöglichen.
ANTRIEBSSTRANG: PEDALE, KURBEL,
KETTE UND KASSETTE

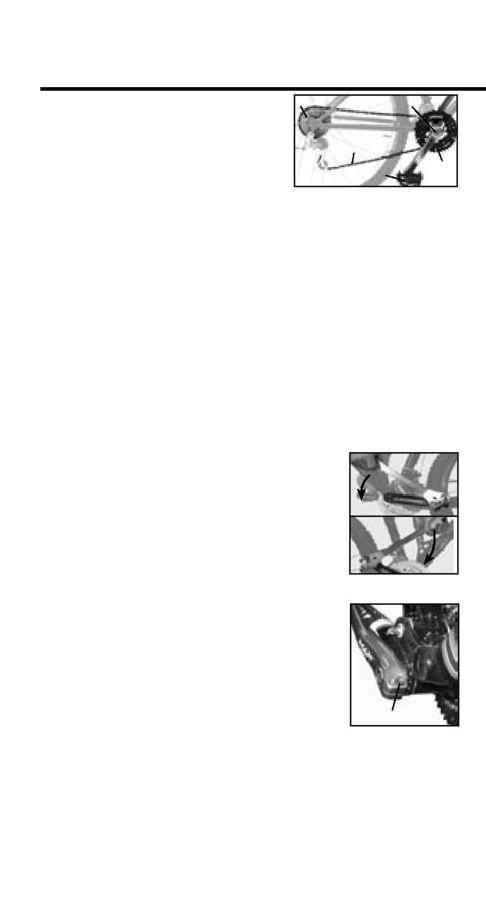

Abbildung 3.15 - Teile des Fahrrad-
Antriebsstrangs
Kassette
Kurbelbolzen
Kette
Ketten-
blatt
Pedal
Abbildung 3.17 - Kurbel-
klemmschrauben
Kurbelbolzen
Abbildung 3.16 - Festzie-
hen der Pedale
