CAPÍTULO TRÊS
Inspeção, ajuste e lubrificação
Quadros de bicicletas são construídos com uma grande variedade de mate-
riais de alto desempenho. Para uma operação segura e para uma vida útil
longa, cuide do quadro de sua bicicleta seguindo estas instruções.
Inspeção
Antes de cada utilização, inspecione cuidadosamente o conjunto de quadro
(quadro e garfo) para sinais de fatiga. Arranhões, rachaduras, mossas, deforma-
ções ou descolorações são sinais de fatiga causada por estresse. Se qualquer peça
exibir qualquer sinal de fadiga ou dano, substitua-a antes de utilizar a bicicleta.
Informações do quadro- todos os quadros
Nossos quadros utilizam três tamanhos de suporte de selim projetados para
aceitar canotes de selim com diâmetros externos de 27,12 a 27,20 mm, 29,12 to
29,2 mm, ou 31,45 a 31,60 mm De acordo com as especificações de seu quadro,
antes da instalação, o canote do selim deve ser medido para verificar se está em
conformidade com esta tolerância.
Para quadros de alumínio ou de aço, lubrifique o canote do selim para evitar
o emperramento. Não lubrifique canotes de selim em quadros OCLV; dentro do
suporte de selim de quadros de carbono OCLV, uma camada fina de fibra de vidro
atua como um isolante para evitar a corrosão.
As partes de alumínio ou de composto de fibra de carbono OCLV de sua bici-
cleta, ambos os tubos do quadro e peças como osciladores ou gancheiras, não são
tão dúteis como o aço. Tentar fazer ajustes a uma peça de alumínio ou de OCLV ao
dobrá-la ou torcê-la pode quebrá-la. Não é recomendado que se faça o reajuste do
alinhamento de um quadro de alumínio ou de OCLV.
As tolerâncias para ajustes de pressão ou para ajustes de rosca são de grande
importância. Pressionar uma peça que é grande demais ou que está fora de
alinhamento pode quebrar o quadro ou a peça. Aplicar torque excessivo a um
fixador pode danificar as roscas ou quebrar a peça. Certifique-se de que as roscas
do eixo do rolamento central e do descarrilador traseiro estão limpas e bem lubri-
ficadas antes da inserção. Comece a rosquear a mão, não com uma chave de grifo.
A especificação de torque para o copo do eixo do rolamento central é 430-610
lb·pol (48,6-68,9 Nm). A especificação de torque para a rosca do descarrilador
traseiro é 70-85 lb·pol (7,9-9,6 Nm).
Ao limpar as peças do quadro, não utilize solventes ou produtos químicos
fortes. Remova a sujeira com um pano macio e uma solução de água e de deter-
gente suave. O uso de solventes industriais para limpar ou remover a tinta pode
danificar a pintura.
A remoção de tinta de qualquer conjunto de quadro requer técnicas especiais
e muito cuidado. Abrasivos fortes removem o material do quadro, possivelmente
enfraquecendo a bicicleta. Consulte seu revendedor para obter mais informações.
Calor excessivo, como o utilizado em revestimentos em pó, ou uma chama,
podem danificar o adesivo que une as peças do quadro. Não exponha o quadro a
mais de 180º F (82º C).
A modificação do quadro de qualquer maneira anulará a garantia e pode preju-
dicar a sua segurança.
A troca do garfo de sua bicicleta pode alterar suas caracte-
rísticas de direção ou criar um estresse indesejado no quadro.
Garfos de suspensão podem acrescentar estresse a um quadro
de bicicleta. Nunca instale um quadro de suspensão em uma
bicicleta de estrada e nem troque o estilo e/ou o comprimento
dos garfos. Se for necessário substituir o garfo de qualquer
bicicleta, consulte o revendedor ou o departamento de serviços
técnicos da Trek Bicycles para se certificar de que os garfos
novos são compatíveis com o quadro.
Exigências especiais para quadros e garfos de
estrada OCLV
Quadros de estrada OCLV da Trek devem sempre ter
um suporte de corrente (Figura 3.105) e um "protetor de
CUIDE DE SEU QUADRO OU GARFO
ALERTA
Nunca modifique o conjunto de quadro ou suas peças nenhuma maneira,
incluindo o uso ou a realização de lixamentos, furos, a remoção de
dispositivos redundantes de retenção ou pelo uso de qualquer outro
tipo de técnica. Um quadro, garfo, ou um componente que for alterado
de maneira indevida pode fazer com que você perca o controle e caia.

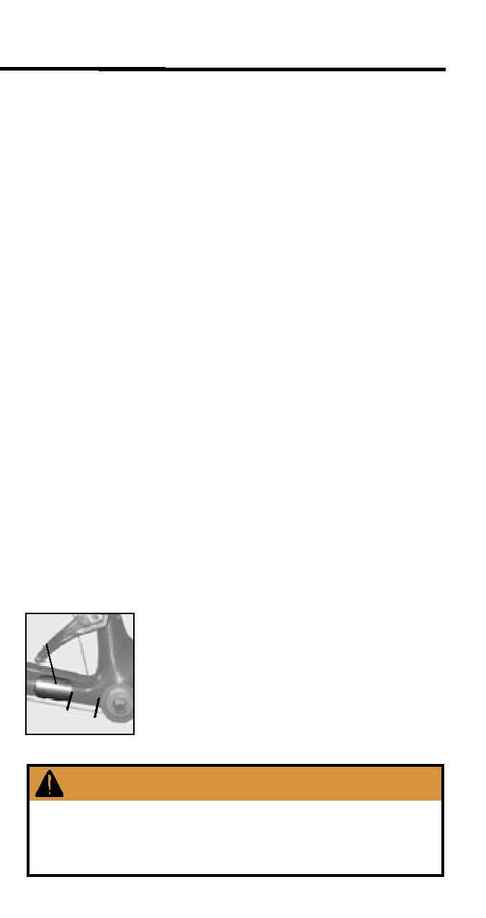

Figura 3.105- Suporte de
corrente
Suporte de
corrente
24 mm
